Kilekondensaatori siinide roll uue energiaga sõidukite toitesüsteemides

Uute energiasõidukite tööstuse kiire globaalse laienemisega seavad elektrisõidukid (EV) ja hübriidelektrisõidukid (HEV) oma jõuülekandesüsteemide tõhususele, võimsustihedusele ja töökindlusele üha rangemaid nõudeid. Põhikomponendina, mis ühendab veoakut ajamimootoriga, vastutab muundur võimsuse muundamise ja täpse juhtimise eest, mis nõuab stabiilset töötamist karmides tingimustes, mida iseloomustavad kõrge pinge, kõrge voolutugevus ja kõrge sagedusega ümberlülitus{1}}. Selles kontekstis mängivad keskset rolli DC-Link-kilekondensaatorid ja nendega seotud siinisõlmed, mis toimivad oluliste komponentidena, mis tagavad kõrgepingeliste elektriajamite süsteemide elektrilise jõudluse ja elektromagnetilise ühilduvuse.



Kilekondensaatori siiniriba on palju enamat kui lihtne juhtiv pistik; see on ülitäpne{0}}elektriline komponent, mis ühendab endas voolu ülekande, soojuse hajumise ja struktuuritoe. See mõjutab otseselt süsteemi ülekandetõhusust, soojusjuhtimise võimalusi ja pikaajalist-tööiga. Eelkõige kolmanda põlvkonna -pooljuhtide laialdase kasutuselevõtu tõttu on traditsioonilistel juhtmestikel raskusi kõrge-sagedusliku töö ja madala induktiivsuse nõuete täitmisega. Järelikult on komposiitkondensaatorisiinid,-mis pakuvad madalat parasiit-induktiivsust, kõrget isolatsioonikindlust ja kõrget integreeritust-, muutumas uue energiaga sõidukite elektroonikatööstuse asendamatuks arengutrendiks, kuna need summutavad tõhusalt kõrge-sageduse hüppeid ümberlülitamise ajal ja vähendavad süsteemikadusid.





Uue energiasõiduki jõuülekandesüsteem koosneb toiteakust, mootorikontrollerist, inverterist ja kõrge{0}}pingeühendustest. Elektrienergia muundamise põhikomponendina peab muundur mootori juhtimiseks muutma alalisvoolu vahelduvvooluks (AC); selles protsessis mängib DC-Link kondensaator alalisvoolu siini pinge stabiliseerimisel olulist rolli. Keerulistes töötingimustes-, nagu käivitamine, kiirendus ja energia taaskasutamine-, on voolukõikumised intensiivsed. Ilma tõhusate filtreerimiskomponentideta on toitemoodulid väga vastuvõtlikud pingevärinast ja pulsatsioonist põhjustatud efektiivsuse vähenemisele ja tööea lühenemisele.



DC-Link-kilekondensaatorid siluvad tõhusalt pingekõikumisi, neelavad kõrge-sagedusega pulsatsioonivoolusid ja leevendavad pinge hüppeid, suurendades sellega oluliselt toitemoodulite stabiilsust. Nende hulgas on biaksiaalselt orienteeritud polüpropüleenkile (BOPP) kondensaatorid kujunenud uute energiasõidukite veojõumuundurite eelistatud lahenduseks tänu nende väikesele kadudele, kõrge pingetaluvusele ja suurepärasele kõrgsagedusreaktsioonile. Kondensaatori jõudluspotentsiaali täielik realiseerimine ei sõltu aga mitte ainult selle sisemisest struktuurist, vaid ka välise elektriühenduse meetodist.



Kui kondensaatori ühendamiseks toitemooduliga kasutatakse traditsioonilist juhtmestikku, tekitavad pikad füüsilised teed märkimisväärse parasiitilise induktiivsuse. Toiteseadmete kiirel-lülitamisel põhjustab see parasiitne induktiivsus tõsiseid väljalülitus-pinge hüppeid; need mitte ainult ei suurenda oluliselt süsteemi soojuskadusid, vaid võivad põhjustada ka dielektrilise purunemise tundlikes pooljuhtkiipides. Järelikult on traditsioonilisele juhtmestikule omaste elektromagnetiliste piirangute ületamine muutunud oluliseks läbimurdeks kõrgepinge elektriajamisüsteemide üldise tõhususe ja ohutuse parandamisel.



Spetsiaalsed siinid uute energiasõidukite kondensaatorite jaoks on kujunenud kriitiliseks arhitektuurseks lahenduseks DC{0}}Link jõudluse optimeerimiseks. Kasutades tihedalt kattuvat, madala -induktiivsusega lamineeritud topoloogiat, kasutab siini vastandvoolu poolt tekitatud magnetväljade vastastikust tühistamist, et vähendada silmuse parasiit-induktiivsust nanohenry (nH) vahemikku. See summutab põhimõtteliselt kõrge-sageduse lülituspinge hüppeid ja vähendab süsteemikadusid, tõhustades samal ajal süsteemi integreerimist ja tagades kõrgepinge{5}}elektriajamisüsteemi stabiilse töö.

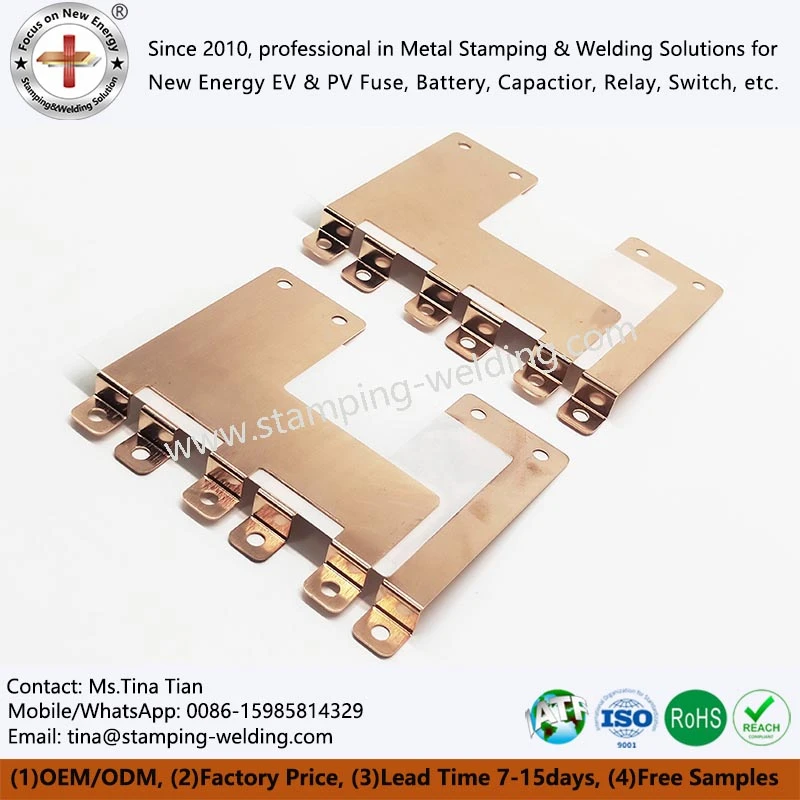

EV kilekondensaatori siinil on komposiit juhtiv ühendusstruktuur, mis on spetsiaalselt loodud uute energiasõidukite kõrgepinge{0}}elektriajamisüsteemide jaoks. Seda kasutatakse peamiselt DC-Link kilekondensaatorite, IGBT toitemoodulite, SiC MOSFET toitemoodulite ja mootori juhtimisinverterite ühendamiseks.



Erinevalt tavalistest vasest siinidest on EV kondensaatorisiinidel tavaliselt lamineeritud disain, mis koosneb mitmest funktsionaalsest kihist. Esimene on juhtiv kiht. See kiht kasutab üldiselt suure -juhtivusega vaskmaterjale-, nagu T2 vask, C1100 puhas vask või OFC (hapniku-vaba vask)-, mis pakuvad suurepärast elektri- ja soojusjuhtivust, et vastata uute energiasõidukite praegustele töövajadustele. Teine kiht on isolatsioonikiht. Levinud materjalide hulka kuuluvad PET-polüesterkile, PI-polüimiidkile ja PEN-isolatsioonimaterjal. Selle kihi eesmärk on vältida lühiseid positiivsete ja negatiivsete pooluste vahel, suurendada pingetaluvust ja parandada keskkonnakindlust. Kolmas kiht koosneb kaitse- ja ühendusstruktuuridest.

Olenevalt sõidukiprojekti spetsiifilistest nõuetest võib siinil olla pinnatöötlus (nt tina-, nikkel- või hõbetamine), klemmikonstruktsioonid ja täppis{0}}tembeldatud ühendustsoone. Selle mitme-kihilise komposiitkonstruktsiooni kaudu võimaldab lamineeritud siini kõrge-voolu ülekandmist kompaktses ruumis, minimeerides samal ajal vooluringi pindala, vähendades seeläbi parasiitide induktiivsust.





Parasiitilise induktiivsuse vähendamine, et parandada inverteri efektiivsust. Uued energiasõidukite (NEV) inverterid lähevad traditsiooniliselt IGBT-tehnoloogialt üle SiC-võimsuse pooljuhttehnoloogiale. SiC-seadmed pakuvad kõrgemat lülitussagedust, väiksemaid lülituskadusid, kõrgemat töötemperatuuri ja suuremat võimsustihedust. Järgmise -põlvkonna NEV-inverterite puhul, mis kasutavad SiC toitemooduleid, on madala-induktiivsusega siini disain muutunud kriitiliseks tehniliseks nõudeks.



NEV jõuülekandesüsteemide integreerimise tõhustamine. NEV-id nõuavad üha tõhusamat ruumikasutust. Traditsioonilised ühendusmeetodid nõuavad tavaliselt mitut vaskkaablit, arvukalt terminale ja keerulisi kinnituskonstruktsioone; sellised lähenemisviisid mitte ainult ei võta ruumi, vaid on ka altid ühenduse vigadele. Seevastu NEV-kilekondensaatorite siinidel on modulaarne disain, mida saab kohandada vastavalt konkreetsele inverteri arhitektuurile. 800 V NEV-platvormide jaoks nõuavad kõrge{5}pingesüsteemid ühenduslahendusi, mis on kompaktsemad, turvalisemad ja töökindlamad, mistõttu on integreeritud siinisõlmed NEV-elektroonikasüsteemide põhisuundumus.



Soojusjuhtimise täiustamine{0}}kõrge vooluga keskkondades. NEV jõuallikad peavad sageli taluma olulisi voolukõikumisi. Suure-vooluga töökeskkondades tekitavad siinid džauli soojust (P=I²R), kus P tähistab võimsuskadu, I on töövool ja R on takistus. Järelikult mõjutavad siini materjali valik, ristlõikepind-ja konstruktsiooni ülesehitus süsteemi temperatuuri tõusu. Kvaliteetsed-vasest siinid pakuvad madalat takistust, kõrget soojusjuhtivust ja stabiilset mehaanilist tugevust. Vasekihi paksuse ja soojuse hajumise radade optimeerimine aitab vähendada töötemperatuuri tõusu, suurendades sellega NEV jõuülekandesüsteemi pikaajalist{10}}töökindlust.





Uute energiasõidukite (NEV) jõuülekandesüsteemides mängivad alalisvoolu-kilekondensaatorid alalispinge stabiliseerimisel üliolulist rolli, samas kui neid kondensaatoreid toitemoodulitega ühendavad siinid määravad jõuülekande tõhususe ja süsteemi töökindluse. NEV jõuallikate hindamisel keskendutakse sageli aku mahutavusele, mootori efektiivsusele, inverteri jõudlusele ja võimsuse pooljuhttehnoloogiale.

Ühenduskomponendid mängivad aga sama olulist rolli{0}}suure jõudlusega elektriajamisüsteemides.

Lühemad vooluülekandeteed minimeerivad süsteemikadusid, samas kui kompaktsem elektristruktuur vähendab parasiitparameetreid. Sellest tulenevalt on suure jõudlusega-siinid alalisvoolu-kilekondensaatorite jaoks muutunud NEV jõuelektroonikasüsteemide optimeerimise põhifookuseks.



Parasiit-induktiivsust tõhusalt vähendades suurendab see integratsioon süsteemi üldist stabiilsust, suurendades samal ajal suurt{0}}voolu ülekandevõimsust. Samal ajal optimeerib see soojusjuhtimise võimeid ja parandab märkimisväärselt elektromagnetilise ühilduvuse (EMC) jõudlust nõudlike kõrgete -pingetoimingute korral.





Kilekondensaatori siine kasutatakse laialdaselt uute energiasõidukite põhikomponentides, nagu peaajami inverterid, pardalaadijad (OBC-d), alalis-/alalisvoolumuundurid ja kõrge{1}pinge toitejaotusseadmed (PDU-d). Inverterites ja kõik-ühes-elektriajamisüsteemides on siinid tihedalt ühendatud DC-Link kilekondensaatoriga; see mitte ainult ei ühtlusta alalispinget ja neelab intensiivseid pulsatsioonivoolusid ja pinge hüppeid, mis tekivad toitepooljuhtide kõrge sagedusega{6}}lülitamisel, vaid jaotab tõhusalt ka suuri voolusid ja tasakaalustab mitut kondensaatori haru kahe-mootori ja PDU arhitektuuris. Tänu oma kompaktsele geomeetrilisele topoloogiale vastavad komposiitsiinid madala-induktiivsuse ülekande, usaldusväärse isolatsiooni, tõhusa soojuse hajumise ja elektromagnetilise ühilduvuse (EMC) varjestuse{10}}nõuetele – seda kõike minimaalse jalajälje ja suure võimsustihedusega.



Tänu 800 V kõrge- kõrgepingeplatvormide ja ränikarbiidist (SiC) pooljuhtide kiirele kasutuselevõtule arenevad tulevased kilekondensaatorite siinid sub-nanohenry (sub-nH) ultra-madala induktiivsusega topoloogiate poole. Täpsete paralleelsete-plaatide topoloogiate, mikron-skaala lamineerimisvahede ja 3D-magnetvälja tühistamise konstruktsioonide kasutamise abil võivad komposiitsiinid parasiit-induktiivsust drastiliselt vähendada, kõrvaldades seeläbi kõrge-sageduse väljalülitus{10}}pinge allikas. Samal ajal ületavad siinid oma traditsioonilist "elektripistikute" rolli, et integreeruda sujuvalt kondensaatorisüdamike, vedelikjahutuse alusplaatide ja toitemoodulitega. See loob väga integreeritud "elektromagnetilised-soojus-struktuurilised" multi-füüsikamoodulid, mis ühendavad vooluülekande, soojusjuhtivuse ja andurite paigalduse, täites tõhusalt elektriajamite kerge disaini ja optimeeritud ruumikasutuse nõudeid.



Suure võimsustihedusega seotud lokaalse soojuse akumuleerumise ja kõrge{0}}pingega vahelduvate elektriväljade probleemide lahendamiseksuue energiasõiduki (NEV) kilekondensaatori siinidvõtab laialdaselt kasutusele uudsed isolatsioonimaterjalid, mida iseloomustab kõrge -temperatuurikindlus (üle 150 kraadi) ja kõrge soojusjuhtivus-, nagu modifitseeritud PI-kiled ja soojusjuhtivad epoksüvaigud. Kombineerides need materjalid vaakumkuum-pressimise ja õmblusteta serva-tihendamise protsessidega, saavad tootjad tagada osalise tühjendamise-vaba töö (< 10 pC) under long-term high-voltage conditions and extend the component's service life and environmental durability. Furthermore, driven by the need for vehicle lightweighting and cost optimization, the adoption of high-conductivity aluminum busbars and copper-aluminum composite busbars will continue to rise; when combined with selective micron-level salt-spray-resistant coatings and precision ultrasonic or laser welding technologies, these solutions significantly reduce system weight while ensuring high-frequency conductivity and welding reliability.
