PVC-ga kaetud isoleeritud{0}}siinide kasutamine uute energiasõidukite akudes
Sep 15, 2026
Kuna uute energiasõidukite turg kasvab jätkuvalt, arenevad akusüsteemid kõrgepinge, suure voolutugevuse, kõrge integratsiooni ja kerge konstruktsiooni suunas. Kriitiliste sisemiste elektriühenduste komponentidena hõlbustavad siinid selliseid funktsioone nagu vooluülekanne, moodulite ühendamine ja kõrgepinge toitejaotus.
Võrreldes traditsiooniliste kaablitega pakuvad vasest siinid selliseid eeliseid nagu kompaktne struktuur, suurepärane elektrijuhtivus, suurepärane soojuse hajumine ja valmistamise lihtsus. Sellest tulenevalt kasutatakse neid laialdaselt uutes energiasõidukite akudes, kõrge-pinge jaotusseadmetes, mootorite juhtimissüsteemides ja muudes kõrge{2}pinge elektrilistes rakendustes.
Isolatsioonikaitse on siinisüsteemide ohutust ja töökindlust mõjutav ülioluline tegur. PVC-kattega isoleeritud siinidel on vase pinnale moodustatud pidev isolatsioonikiht; see võimaldab vaskjuhil säilitada suurepärase juhtivuse, minimeerides samal ajal juhusliku kokkupuute ohtu ümbritsevate juhtivate komponentidega.

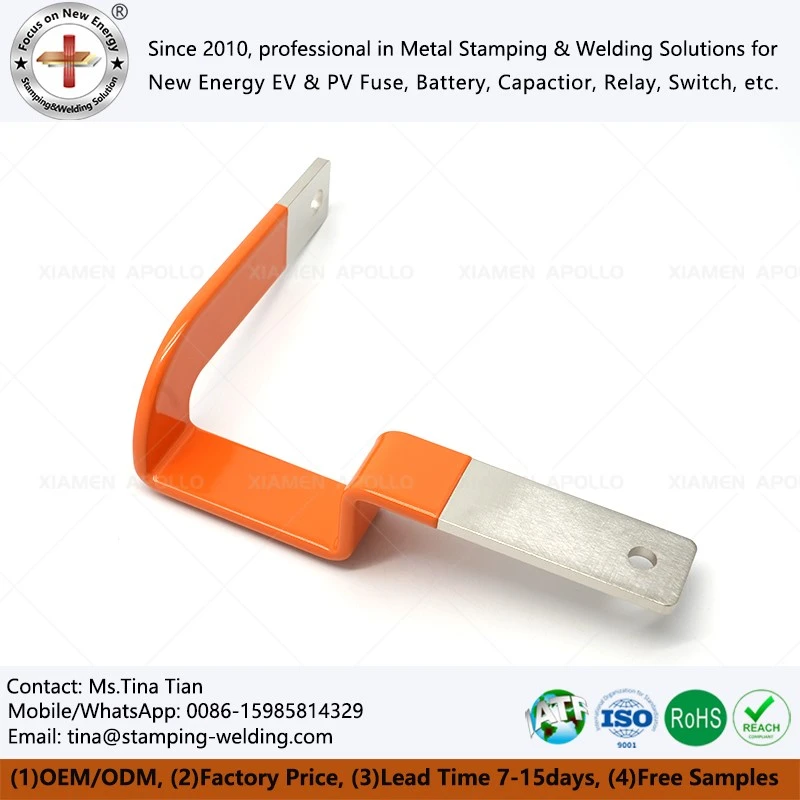

Mis on PVC-isolatsiooniga{0}}siinid?
PVC kastmis{0}}isolatsiooniga siinide puhul kasutatakse juhtiva südamikuna tavaliselt vasest siini, mis kujundatakse läbi selliste protsesside nagu lõikamine, mulgustamine ja painutamine, millele järgneb kastmis{1}}katmine, et kanda pinnale PVC isolatsioonikiht.
Selle põhistruktuuri saab kirjeldada järgmiselt:
Vaskjuht + PVC isolatsioonikiht + Elektriühendusklemmid
Vaskjuht edastab elektrivoolu, PVC isolatsioonikiht tagab aga eelkõige elektriisolatsiooni ja pinnakaitse.
Kuna uute energiasõidukite akude siseruum on sageli piiratud, ei saa siinid lihtsalt kasutada ühtset lineaarset konstruktsiooni; selle asemel peavad need olema kohandatud{0}}konstrueeritud nii, et need sobiksid akumoodulite, korpuste ja muude elektriliste komponentide ruumiliste piirangutega.
Miks vajavad toiteakud isoleeritud siinid?
Uute energiasõidukite akud töötavad tavaliselt kõrge{0}}pingekeskkonnas. Kuna platvormid arenevad 400 V-lt 800 V-le või isegi kõrgemale, nõuavad akusüsteemid elektriühenduste ja isolatsiooniohutuse osas rangemaid standardeid.
Kui vasest siinid jäävad avatuks, on piisava elektrilise vahemaa tagamiseks vaja lisameetmeid,{0}}nagu vaheseinad, kaitsekatted või muud konstruktsioonielemendid-.
Isoleeritud siinide kasutamine võib lihtsustada teatud isolatsiooni- ja kaitsekonstruktsioone, vähendades samal ajal katmata juhtmete juhusliku kokkupuute ohtu.
Akukomplektide puhul peavad siinid üldjuhul vastama järgmistele nõuetele:
Hea elektrijuhtivus
Piisav praegune{0}}kandevõime
Mõistlikud temperatuuritõusud
Stabiilne isolatsiooni jõudlus
Hea mehaaniline tugevus
Kõrge ruumikasutus
Töökindlus sõiduki vibratsiooni tingimustes
Seetõttu ei ole siini isolatsioon pelgalt plastikkihi lisamine; see on kriitilise tähtsusega komponent uute energiasõidukite{0}}kõrgepingeühendussüsteemide kujundamisel.
PVC{0}}kastmissiinide kasutamine toiteakudes
Toiteakud on PVC-kattega isoleeritud siinide peamiseks kasutusalaks{0}}.
Siinid peavad olema kohandatud-konfigureeritud vastavalt aku struktuurile akumoodulite, akusüsteemi ja BDU/PDU vaheliste ühenduste jaoks ning teatud kõrgepingeahelates.
Näiteks siinil võib aku korpuse, pistikute ja muude konstruktsioonikomponentide puhastamiseks vaja minna mitut painutust.
Isolatsioonikihi pealekandmine sukeldatud{0}}katmise teel pärast vasest siini moodustamist võimaldab tootel omandada kohandatud kuju, mis sobib konkreetse paigalduspaigutusega.
See disainilahendus sobib eriti hästi{0}}akusüsteemidele, kus ruumi on vähe.
PVC Dip{0}}isolatsiooniga siinide roll ja tehniline valik järgmises-generatsiooni NEV-toiteakudes
Plastikust{0}}kastetavad vasest siinid kujutavad endast võtmelahendust uute energiasõidukite (NEV) akupatareide kõrge-pingeühendussüsteemide jaoks.
Kombineerides vasest siinide valmistamist kaste{0}}isolatsiooni töötlemisega, on võimalik saavutada integreeritud disain, mis käsitleb elektrijuhtivust, isolatsiooni ja konstruktsiooni kohandamist.
Kuna NEV-id arenevad kõrgemate pingete, suurema integratsiooni ja kergemate kaalude suunas, jätkatakse siinitoodete optimeerimist materjalide, konstruktsiooni ja tootmisprotsesside osas.
Siinide valimisel peavad akude tootjad, autoosade tarnijad ja kõrge{0}}pingesüsteemide insenerid põhjalikult hindama selliseid tegureid nagu vool, pinge, temperatuur, ruumilised piirangud, isolatsioon ja mehaaniline töökindlus, et määrata optimaalne siini struktuur ja isolatsioonilahendus.
KKK: Plastikust sukeldatud vasest siini kasutamine uute energiasõidukite akudes
Millised on PVC-kattega{0}}siinide eelised elektrisõidukite akude jaoks?
+
-
Peamised eelised hõlmavad usaldusväärset elektriisolatsiooni, kaitset juhusliku kontakti eest, kohandatud kuju ja mõõtmeid, head ruumikasutust ja sobivust keerukate aku{0}}struktuuride jaoks.
Kas PVC-kattega isoleeritud{0}}siine saab kohandada erinevate elektrisõidukite akude jaoks?
+
-
Jah. Siinid saab tavaliselt kohandada vastavalt vaskmaterjalile, paksusele, laiusele, pikkusele, avade asukohale, paindenurkadele, klemmide konfiguratsioonile ja PVC-isolatsiooni katvusele vastavalt akupaki konstruktsioonile.
Kuidas erineb PVC-kattega-siin termokahaneva{1}}isolatsiooniga siiniga?
+
-
PVC kastmiskate moodustab otse siini ümber isolatsioonikihi, mis võib olla kasulik kohandatud ja keerulise kujuga -siinide puhul. Kuum-kahanevat isolatsiooni on üldiselt lihtsam töödelda ja see võib teatud rakendustes olla mugav. Parim lahendus sõltub pingest, temperatuurist, geomeetriast, isolatsiooninõuetest ja tootmistingimustest.
Milliseid tegureid tuleks EV aku jaoks isoleeritud siini valimisel arvestada?
+
-
Olulised tegurid on tööpinge, voolu nimivool, vase klass, siini mõõtmed, isolatsiooni paksus, töötemperatuur, leegiaeglusti{0}}nõuded, pinnatöötlus, mehaaniline tugevus ja saadaolev paigaldusruum.
Võtke meiega ühendust
Saatke meile oma joonised või spetsifikatsioonid juba täna ja laske meie insenerimeeskonnal aidata teil välja töötada kohandatudPVC kastmisisolatsiooniga aku siini pistiklahendus teie EV aku jaoks.
