Lamineeritud vasest siini tehnoloogilise iteratsiooni ja kasutusväärtuse analüüs võrreldes traditsiooniliste siinitega

Jõuelektroonika seadmetes on lamineeritud vasest siinivarras põhiline voolu{0}}kandev komponent ning selle üldine töötõhusus ja pikaajaline{1}}kindlus on otseselt seotud selle konstruktsiooniga. Kuna tööstusseadmed liiguvad jätkuvalt kõrgemate sageduste ja suurema võimsuse poole, hakkavad järk-järgult ilmnema traditsiooniliste poolitatud{3} paigutusega vaskvardade omased puudused. Mitmekihilised komposiitkattega juhtivad struktuurid on oma struktuuriuuendustega muutunud suure võimsusega toitesüsteemide peamiseks tugilahenduseks. See artikkel võrdleb objektiivselt tehnilisi erinevusi kahe siinitüübi vahel struktuuri, jõudluse ja rakendusstsenaariumide osas.





























































Traditsioonilised siinid kasutavad tavaliselt iseseisvalt paigutatud-ühekihilist vasklatti või mitme-kihilist vasklatti paralleelselt ja diskreetselt, kusjuures kihid on eraldatud isolatsioonilehtedega ning kokku pandud poltide ja kohapeal keevitamise teel. Sellel vormimismeetodil on loomupärased jõudluspiirangud: suured kihivahed suurendavad otseselt parasiitide üldist induktiivsust, pikendavad voolu juhtivuse liiasust ja põhjustavad pideva töötamise korral takistuse kadumise pidevat suurenemist; sisemine mehaaniline pinge kontsentratsioon vahelduvates kuumades ja külmades tingimustes põhjustab kergesti lokaalset termilist deformatsiooni ning diskreetne paigutus suurendab ka elektromagnetilisi häireid, muutes seadme elektromagnetilise ühilduvuse standardite täitmise keeruliseks.

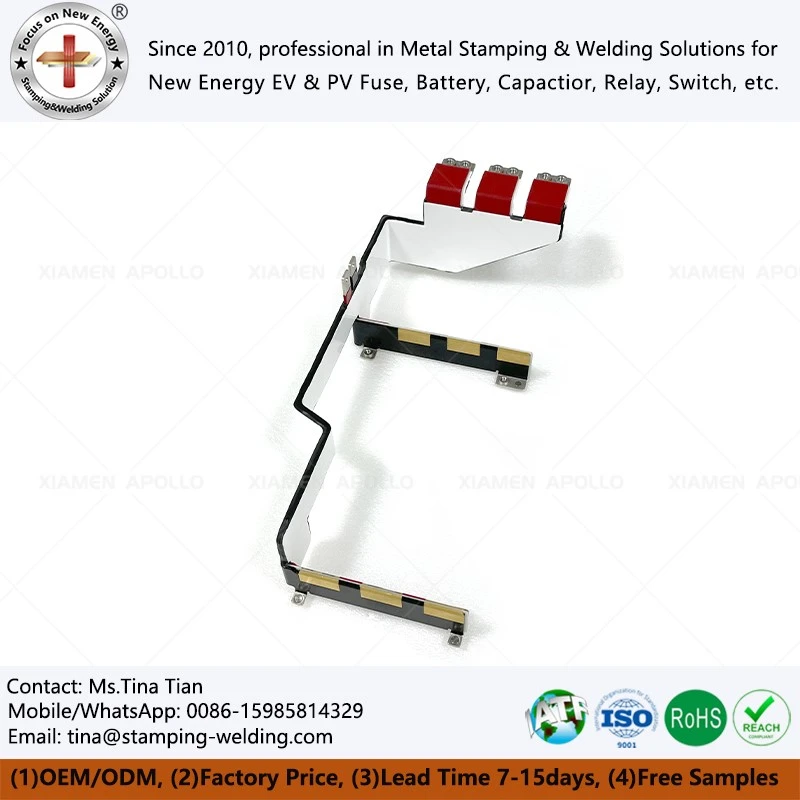

Lamineeritud vasest siiniribal on integreeritud struktuur, mis koosneb vahelduvast juhtivast vaskfooliumist ja isoleerivast dielektrikust, saavutades täppislamineerimistöötluse abil kihtidevaheliste vahede täpse kontrolli. Juhtide vahekaugust saab kokku suruda 1 mm täpsusega ning positiivsete ja negatiivsete juhtide vahelduv paigutus moodustab loomuliku ekvivalentse mahtuvuse. Üldine vormimine vähendab oluliselt väliseid ühenduspunkte ja kolmemõõtmeline topoloogia optimeerimine lühendab kogu vooluteed. See on Laminated Bar Designi põhiline uuendus, mis eristab seda traditsioonilistest siinidest.





























































Elektriline optimeerimine on lamineeritud konstruktsioonide kõige ilmsem tehniline eelis. Tihe kontakt positiivsete ja negatiivsete juhtide vahel tühistab magnetväljad, vähendades parasiitide induktiivsust 50% kuni 80%. Näiteks tegelikel IGBT toiteahela mõõtmistel ulatub traditsiooniliste siinide induktiivsus samal võimsustasemel tavaliselt 30 nH-ni, samas kui lamineeritud inverteri siini saab juhtida vahemikus 5 kuni 10 nH. See madal induktiivsus vähendab oluliselt toiteseadmete lülitustegevusest põhjustatud pinge võnkumisi, kusjuures mõõdetud pinge hüppeid vähendatakse 40% kuni 60% võrra, leevendades tõhusalt seadmete hetkelist pingepinget. Mitmekihiline sümmeetriline juhtide paigutus optimeerib voolu jaotust, leevendades nahaefektist ja lähedusefektist põhjustatud lokaalseid voolu ülekoormusprobleeme, suurendades voolu kandevõimet 15% kuni 25% sama ristlõikepindala puhul.



Mehaaniline struktuur ja seadmete integreerimine pakuvad samuti olulisi eeliseid. Sama nimivoolu kandmisel vähendab mitmekihiline struktuur mahtu 40% kuni 60% ja kaalu 30% kuni 50%. Kiloamper-elektrisüsteemis vajab traditsiooniline siini paigaldusruumi ligikaudu 300×200 mm, fotogalvaanilise inverteri rakenduses kasutatav mitmekihiline lamineeritud siiniriba aga vaid 150×120 mm. Integreeritud pressimine ja vormimine suurendab üldist mehaanilist jäikust; juhuslikes vibratsioonikatsetes vahemikus 10 kuni 2000 Hz on struktuurne deformatsioon vaid üks{13}}kolmandik traditsiooniliste vasest siinide omast. Valmistatud standardsed mõõtmed ja liidesed lihtsustavad märkimisväärselt kohapeal kokkupanemist, vähendades kokkupanekuaega enam kui poole võrra ja kaotades vajaduse täiendavate tööriistade järele juhtmete vahekauguse reguleerimiseks.

















































































Lamineeritud siinid on kohandatavad erinevate tipptasemel{0}}jõuelektroonika stsenaariumidega, võimaldades seadmete jõudlust uuendada. Fotogalvaanilised inverterid kasutavad lamineeritud vardaid, et tagada suurepärane energiatõhusus; Tuuleenergia seadmed kasutavad tuuleenergia generaatori ribasid, mis on võimelised taluma karmides tingimustes äärmuslike temperatuuride erinevusi. Sõidukite elektriajamisüsteemid on kohandatud kahe-kihiga lamineeritud vardadele hübriidsõidukite jaoks, mis sobivad kõrge-pingeplatvormidele, parandades oluliselt võimsustihedust. Tööstuslikud sagedusmuundurid kasutavad muutuva sagedusega ajamit (VFD/VSD Drive), mis tagab stabiilsema pikaajalise-töö ja madalamad hoolduskulud; andmekeskuse toitejaotussüsteemid on varustatud PDU (Power Distribution Unit) siinidega tõhusa jahutuse ja energiasäästu tagamiseks. Raudteetransiidil kasutatakse raudteeliikluse jaoks lamineeritud latte, mis sobivad vedurite veotingimuste jaoks; energiasalvestite ja kütuseelementide seadmed kasutavad alternatiivsete kütuseelementide ja hübriidelektrisõidukite süsteemide jaoks lamineeritud vardaid, mis vastavad kõrge-pinge ja kõrge voolu{9}}ülekande nõuetele. Lisaks saavad lamineeritud lattide abil üldise töövõime optimeerimisest kasu tööstuslikud juhtimisseadmed, nagu SVG, APF, keevitusmasinad ja lülitusseadmed.

















































































Tuginedes põhjalikule jõudluse testimisele ja tegelikele{0}}rakendusnäidetele ning kasutades uuenduslikku lamineeritud topoloogiat,Lamineeritud vasest siiniribasaavutab elektrilise, soojuse hajumise, mehaanilise ja ohutuse täieliku uuenduse, kohandub igat tüüpi suure võimsusega{0}}elektroonikaseadmete vajadustega. Masstootmise ning materjalide ja protsesside küpsemise tõttu väheneb toote kogukulu jätkuvalt. Toitesüsteemides, mis nõuavad miniatuursust, kõrget efektiivsust ja pikka eluiga, nagu uus energiatootmine, sõidukite toitesüsteemid, tööstuslikud ajamid ja raudteetransport, on lamineeritud komposiitvardad järk-järgult asendanud traditsioonilised diskreetsed vasest siinid, muutudes standardiseeritud tööstuslahenduseks.



Erinevate töötingimuste jaoks sobivate lamineeritud vasest siiniribade lahenduste, jõudlustestimise andmete ja kohandatud rakendamise tehnilise toe jaoks võtke valiku ja hindamise lõpuleviimiseks ühendust insenerimeeskonnaga.
