Miks kasutatakse kõrgepingeliste elektri{0}}kaitsmete puhul isoleeritud keraamilisi torusid?

Kuna uued energiasõidukid arenevad kõrge{0}}pinge, kõrge-voolu ja kiire-laadimisvõimaluste poole, seavad nende kõrge-pingeelektrisüsteemid vooluahela kaitsekomponentidele üha rangemaid nõudeid. Kõrgepinge kaitsmed, mis toimivad kriitiliste kaitseelementidena akusüsteemides, inverterites ja kõrgepinge toiteahelates, peavad{6}}kõrgepinge kaitsmed kiiresti katkestama tõrkevoolu lühise või tõsiste liigvoolujuhtumite korral.



Selle protsessi käigus ei toetu kaitsme voolu katkestamisel mitte ainult oma sisemisele elemendile, vaid ka isoleertoru korpuse, kaare{0}}kustutusaine ja klemmstruktuuride koordineeritud tegevusele elektrikaare juhtimiseks. Järelikult on EV-kaitsmetes olevad isoleeritud keraamilised torud palju enamat kui lihtne väline kaitsehülss; see on kõrgepinge{2}}kaitsme oluline funktsionaalne struktuurikomponent.







Elektriautode kaitsmetes olev isoleeritud keraamiline toru-, mida tuntakse ka EV-kaitsmekeraamilise korpusena või kaitsmete jaoks mõeldud alumiiniumoksiidi keraamilise toruna-, paigaldatakse tavaliselt autode kõrgepinge{2}}kaitsmetesse, et hoida kaitsmeelementi ja sellega seotud sisemisi komponente. Tavalistes töötingimustes peab keraamiline toru tagama sisemiste juhtivate osade stabiilse elektriisolatsiooni, säilitades samal ajal piisava mehaanilise tugevuse. Kui uue energiasõiduki kõrge{5}pingesüsteemis tekib lühis või tugev liigvool, sulab kaitsmeelement ja katkestab vooluahela. See protsess võib tekitada kõrgel-temperatuuril elektrikaare; keraamiline toru peab jääma struktuurselt stabiilseks selles kõrgel-temperatuuril, kaare-aldis keskkonnas ning töötama koos kaitsme sisemise kaarekustutusvahendiga{10}}, et aidata kaare juhtida.



Järelikult mängib isoleeriv keraamiline toru aktiivset rolli kaitsme{0}}voolukatkestusprotsessis. EV-kaitsmete tootespetsifikatsioonid näitavad, et kõrge -alumiiniumoksiidiga keraamilisi torusid kasutatakse kaarega kokkupuute ja kõrgete temperatuuride vastupidamiseks, toimides samal ajal sisemise kaitsmeelemendi struktuurilise toena.





Uute energiasõidukite kõrgepinge{0}}kaitsmete töökeskkond erineb oluliselt tavaliste madalpinge{1}}kaitsmete töökeskkonnast. Uute energiasõidukite akusüsteemid töötavad sageli kõrge-voldise või enama pingega platvormidel ja on võimelised edastama tohutuid lühisvoolu{4}}. Kui kaitsme rikkevoolu katkestab, avaldab see tugevat termilist koormust ja kaare teket.



Seetõttu vajab kaitsmetoru korpus kõrget kuumakindlust, suurepärast elektriisolatsiooni ja mehaanilist stabiilsust. Kuigi plastmaterjalid pakuvad isolatsiooni, tekivad sellised probleemid nagu pehmenemine ja termiline lagunemine äärmuslikult kõrgete temperatuuride ja kaarega keskkondades. Metallmaterjalidel on kõrge mehaaniline tugevus, kuid need on elektrit juhtivad, mistõttu need ei sobi vajalikuks isolatsioonifunktsiooniks. Keraamika pakub aga kombinatsiooni kõrgest elektriisolatsioonist, kõrgest temperatuurikindlusest ja suurepärasest mehaanilisest stabiilsusest, mistõttu on see tavaline valik kõrgepinge{5}}kaitsmete torude korpuste isoleerimiseks. Tööstusharu spetsifikatsioonides viidatakse sageli elektrisõidukite sulavkeraamika -puhtusastmega alumiiniumoksiidi keraamikale, tõstes esile selle isoleerivaid, kuuma{8}- ja kaarekindlaid-omadusi.





Elektrikeraamiliste materjalide hulgas pakub alumiiniumoksiid suurepärast omaduste tasakaalu. Kõrge -puhtusastmega alumiiniumoksiidi keraamikal on tavaliselt kõrge elektritakistus, dielektriline tugevus, kuumakindlus ja mehaaniline tugevus, mistõttu need sobivad elektriisolatsiooni ja termilist stabiilsust nõudvate konstruktsioonikomponentide jaoks. EV DC Fuse keraamilise toru puhul peab materjal vastama korraga mitmele jõudlusnõuetele. Esiteks on elektriisolatsioon: keraamiline toru peab vältima soovimatuid elektriühendusi sisemiste juhtivate elementide ja väliste metallosade vahel. Teiseks on kuumuskindlus: sulamisprotsessi ajal kuumeneb kaitsmeelement kiiresti ja tekitab elektrikaare, mis nõuab, et keraamiline toru säilitaks oma struktuuri terviklikkuse. Kolmandaks on mehaaniline jõudlus: kuna uued energiasõidukid on pikaajalise töö käigus{6}}teel vibratsiooni, põrutuste ja temperatuurikõikumiste all, ei tohi sisemine keraamiline toru kergesti puruneda ega puruneda.



Mõned tööstustooted kasutavad 95% või 99% alumiiniumoksiidi keraamikat kõrgepingeelektri{2}}kaitsmekorpuste materjalisüsteemina. Konkreetsed keraamilised koostised tuleks valida kaitsme struktuuri, nimipinge, kaarekustutusmeetodi ja tootmisprotsessi alusel.







See on üks peamisi erinevusi EV BS-seeria keraamiliste torude ja standardsete isolatsioonihülside vahel. Kaitsmeelemendi purunemisel ei lähe vooluahel koheselt nullvoolu olekusse. Kaare juhtimine on eriti oluline kõrge-alalisvoolusüsteemide jaoks. Uute energiasõidukite (NEV) kõrge-pingesüsteemid kasutavad alalisvoolu (DC); erinevalt vahelduvvoolust (AC) ei läbi alalisvoolukaared loomulikult null{5}}voolupunkti. Järelikult peab kaitsme konstruktsiooni ja kaarekustutusvahendite kasutamise kaudu kaare aktiivselt juhtima.



Paljude kõrgepinge{0}}kaitsmete puhul on keraamilise toru sisemus täidetud kaar-kustutusmaterjalidega, nagu kvartsliiv. Kui kaitsmeelement sulab ja tekitab kaare, töötavad keraamiline toru ja kaare{3}}kustutustäiteaine koos soojuse neelamiseks, kaare jahutamiseks ja kaarekanali juhtimiseks. EV-kaitsmete tehnilised kirjeldused näitavad, et kõrge -alumiiniumoksiidkeraamiliste torude kombineerimine kõrge-puhtusastmega kvartsliivaga kui kaare-kustutusainega on kõrgepinge{8}}auto kaitsmete jaoks tavaline konstruktsioonikonfiguratsioon.





Uue energiasõiduki veoaku süsteem koosneb tavaliselt kõrgepinge{0}}positiivsetest ja negatiivsetest klemmidest ning mitmesugustest kõrgepinge{1}}elektriühenduste komponentidest. Isolatsiooni rike võib põhjustada voolulekke, lühiseid või muid elektriohutusega seotud probleeme.
Järelikult peavad kaitsmetes kasutatavad keraamilised torud säilitama stabiilse isolatsioonitõhususe kogu toote kogu eluea jooksul.
Keraamilise materjali stabiilsus on eriti oluline, kui komponent on samaaegselt allutatud kõrgetele temperatuuridele, kõrgele niiskusele, vibratsioonile ja pingele.

Seetõttu ei tohiks elektriautode kaitsmete jaoks keraamiliste torude hankimisel keskenduda ainult värvile ja välimusele; Samuti on oluline arvestada materjalisüsteemi, dielektrilisi omadusi, mõõtmete täpsust ja toote testimise nõudeid.





Kuigi keraamikal on suurepärased kuumakindlus- ja isolatsiooniomadused, on materjal ise oma olemuselt rabe.
Seetõttu on EV-laadija kaitsmete keraamiliste torude puhul võrdselt olulised mehaaniline tugevus ja soojuslöögikindlus. Sõidukid kannatavad pikaajalisel töötamise ajal{1}}teel vibratsiooni, mehaaniliste löökide ja temperatuurimuutuste all. Keraamilise toru sisemised defektid, praod või mõõtmete ebastabiilsus võivad kahjustada kogu kaitsme töökindlust.

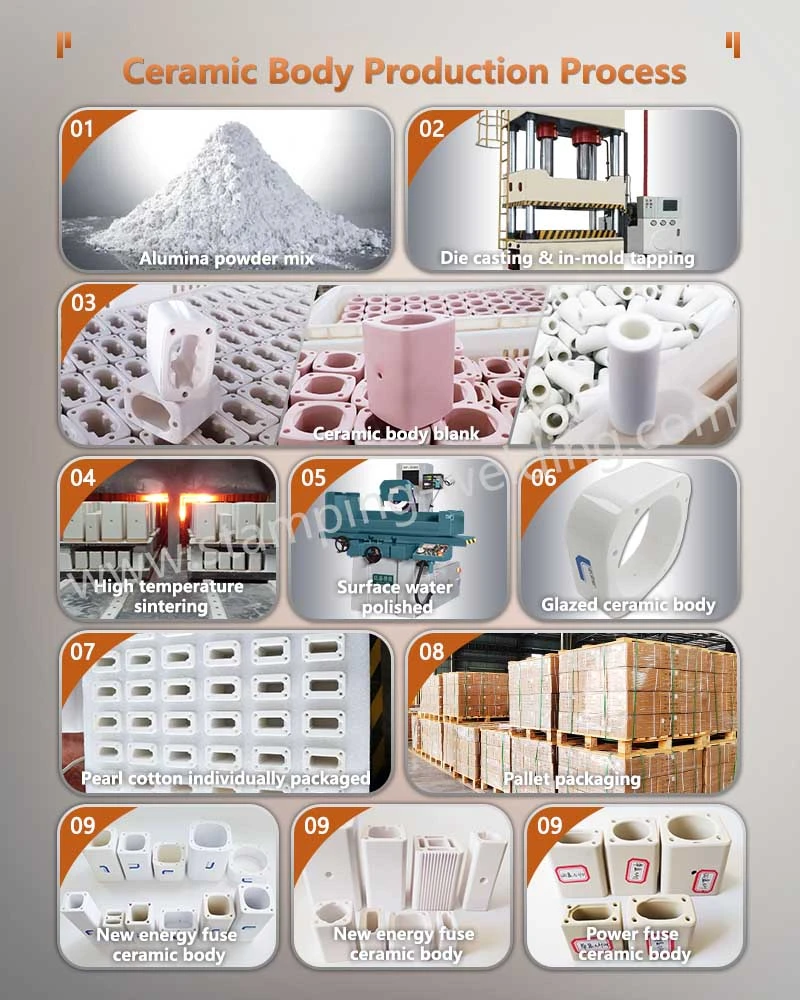

Järelikult nõuab tootmisprotsess ranget kontrolli tooraine puhtuse, vormimise tiheduse, paagutamise kvaliteedi ja järgnevate töötlemisetappide kvaliteedi üle. Keraamilise korpuse kvaliteedi kontrollimine hõlmab sageli paindetugevuse, soojustsükli takistuse ja muude parameetrite testimist.







Keraamilised torud ei toimi mitte ainult isolaatoritena, vaid ka kaitsmeelemendi ja kaare{0}}kustutusaine korpusena. Järelikult mõjutavad sellised mõõtmed nagu siseläbimõõt, välisläbimõõt, pikkus ja otsa{2}}pinna spetsifikatsioonid otseselt kaitsme lõplikku kokkupanekut. Liiga väike siseläbimõõt võib takistada sisemiste komponentide kokkupanemist, samas kui liiga suur sisemine läbimõõt võib muuta sisemist mahtu ja kaare{4}}kustutusomadusi. Peale selle peavad pikkus ja otspinna mõõtmed{6}} täpselt ühtima metallist otsakatete, ühendusklemmide ja muude konstruktsioonikomponentidega.



Seetõttu on elektri- ja hübriidsõidukite kaitsmete{0}}kõrgepinge keraamilised torud tavaliselt väga kohandatud keraamilised konstruktsioonikomponendid.

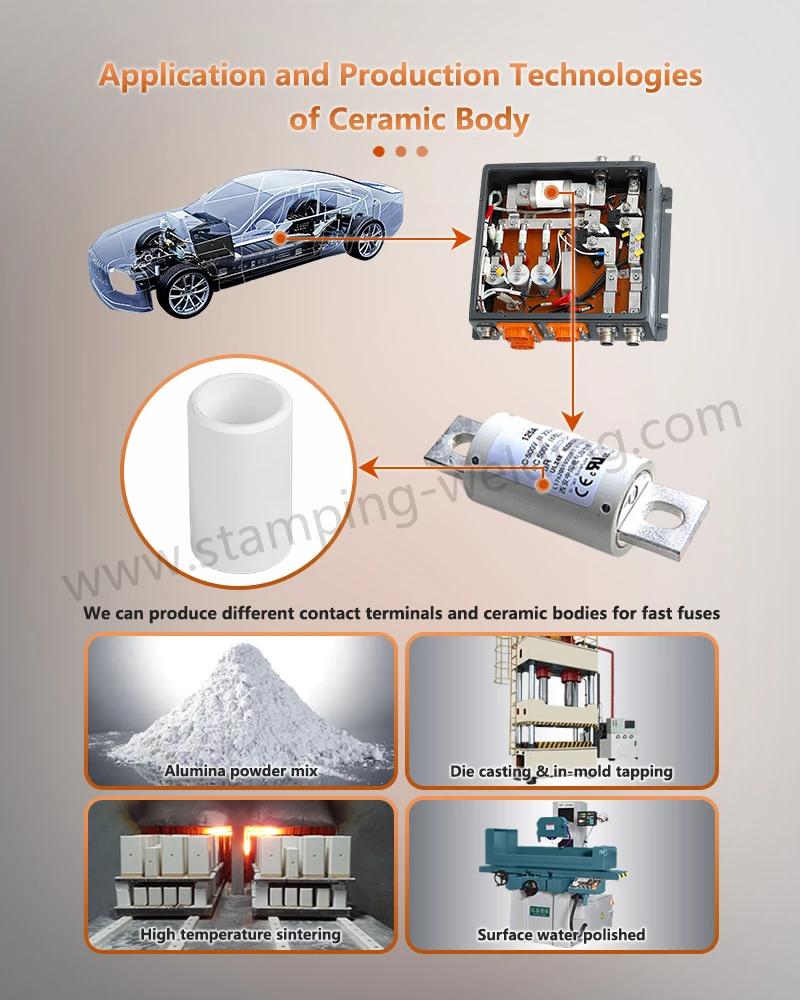

Energiasalvestavate kaitsmete keraamilisi torusid kasutatakse peamiselt{0}}uute energiasõidukite kõrgepingeahelate kaitsmiseks. Rakenduste hulka kuuluvad peamised veojõuaku ahelad, kõrge-kõrgepinge lisaahelad, inverterikaitse, sisseehitatud-pardalaadijad (OBC) ja kõrge-pinge toitejaotussüsteemid. Teatud mootorsõidukite -klassi EV-kaitsmed kasutavad juba keraamilisi torukonstruktsioone, mis on spetsiaalselt loodud pakkuma elektri- ja hübriidsõidukitele{7}}ülekoormus- ja lühisekaitset.



Uute energiasõidukite{0}}kõrgpingeplatvormide arenedes peavad keraamilised torud kohanema kõrgema pinge ja voolutugevusega ning nõudlikumate termiliste keskkondadega.







Kuigi elektrisõidukite (EV) ja energiasalvestussüsteemide töökeskkonnad on erinevad, hõlmavad mõlemad kõrgepinge{0}}alalisvooluahela kaitset. Akuklastrid, toitemuundamissüsteemid (PCS) ja energiasalvestussüsteemide alalisvoolujaotusahelad nõuavad samuti usaldusväärset ülevoolukaitset.



Järelikult saab kõrgepinge kaitsmete jaoks mõeldud keraamilisi torusid kasutada ka uutes energiasalvestussüsteemides, jõuelektroonikas ja teatud laadimisinfrastruktuurides. See laiendab elektrisõidukite kaitsmekeraamilise kere tururakendust ainult autotööstusest kaugemale.





Kuna uued energiasõidukid liiguvad 800 V ja kõrgema pingega platvormide poole, muutuvad nõuded isolatsioonimaterjalidele, kaarekustutusvõimele ja kõrgepingeliste elektrikaitsekomponentide mõõtmete järjepidevusele üha rangemaks. Tulevikisoleeritud keraamilised torud EV kaitsmetespaneb tõenäoliselt suuremat rõhku materjali puhtusele, mõõtmete täpsusele, soojuslöögikindlusele, mehaanilisele töökindlusele ja ühilduvusele automatiseeritud montaažiprotsessidega.



Keraamiliste torude tootjate jaoks ei piisa enam lihtsa silindrilise toru tootmisest, et vastata autotööstuses kasutatavate{0}}standardite nõuetele. Materjali koostis, vormimisprotsessid, paagutamise juhtimine, täppistöötlus ja kvaliteedikontrolli võimalused muutuvad toote konkurentsivõime kriitilisteks teguriteks.



Isoleeritud keraamilised torud on uute energiasõidukite kõrgepinge{0}}kaitsmetes olulised isolatsiooni- ja konstruktsioonikomponendid. Need peavad üheaegselt vastama nõuetele elektriisolatsiooni, kõrge -temperatuurikindluse, mehaanilise toe ja stabiilsuse kohta kaare-altis keskkonnas, töötama koos kaitsmeelemendiga, kaarekustutusainega ja metallist otsakatetega, et katkestada kõrge-pingega rikkevoolud. Nii elektrisõidukite kaitsmete tootjate kui ka ostuettevõtete jaoks on sobivate keraamiliste materjalide, mõõtmete spetsifikatsioonide ja tootmisprotsesside valimine ülioluline, et tagada kõrgepinge kaitsmete stabiilne töö.
