Kuidas valida IT-rackkappi suure{0}tihedusega IT-seadmete jaoks: mõõtmete, kandevõime ja jahutuse hankejuhend

Kuna GPU-serverite, suure jõudlusega-arvutiseadmete ja salvestusseadmete energiatarve, kaal ja suurus aina suurenevad, võivad traditsioonilised serveririiulid olla hädas ruumi, koormustaluvuse-ja soojushalduse nõuete täitmisega. IT-rackkapi hankimisel tuleb lisaks hinnale arvestada ka seadmete mõõtmeid, kandevõimet, soojuse hajumist, toitekaabeldust ja ruumi edaspidiseks laienemiseks.



Suure{0}}tihedusega IT-seadmete jaoks riiulite valimine peaks algama seadme tegelikest spetsifikatsioonidest, mitte valima kõigepealt riiulimudelit. Selliste parameetrite kontrollimine nagu seadme kõrgus, sügavus, kaal, energiatarve ja kogus aitab minimeerida riiulite väljavahetamise või andmekeskuse paigutuse hilisema ümberkonfigureerimise ohtu. Racki konfiguratsioon peaks vastama seadme konkreetsetele vajadustele.





Seadmete kõrgus määrab otseselt rack-üksuse (U) võimsuse. Kui tegemist on suure hulga serveritega, saab valida sobiva 42U kapi, lähtudes praegusest installide arvust ja planeeritud laiendusruumist; see väldib seadmete ülerahvastatust, jättes samal ajal ruumi tulevaste serverite lisamiseks.



Seadme sügavus on veel üks oluline tegur, mida kontrollida. Hankeotsused ei tohiks põhineda ainult serveri šassii enda mõõtmetel; ruumi tuleb eraldada ka tagumiste-toitekaablite, võrgukaablite ja hooldusjuurdepääsu jaoks. Sügavate seadmete-nagu GPU-serverid-on oluline eelnevalt kinnitada suletud serveririiuli sisemine sügavus ning eesmiste ja tagumiste paigaldussiinide asukoht.



Kui projekt hõlmab seinale{0}}kinnitatud seadmeid, tuleb raami struktuur valida nii seadme kaalu kui ka kinnitusviisi alusel. Näiteks 15U seinakinnitus-sobib võrkude loomiseks või väikeste IT-seadmete jaoks-kitsikuses ruumis, kuid kandevõimet-ei tohiks hinnata ainult riiuli suuruse järgi.



Erinevate seadmete konfiguratsioonide puhul on vaja kontrollida ka kinnitusavade mustreid, siini mõõtmeid ning üldist ühilduvust seadme ja kapi vahel. Serveririiuli spetsifikatsioonid peavad ühtima serverite või muude 19{2}}tolliste seadmetega, et minimeerida kohapealse installimise kohandamise vajadust.

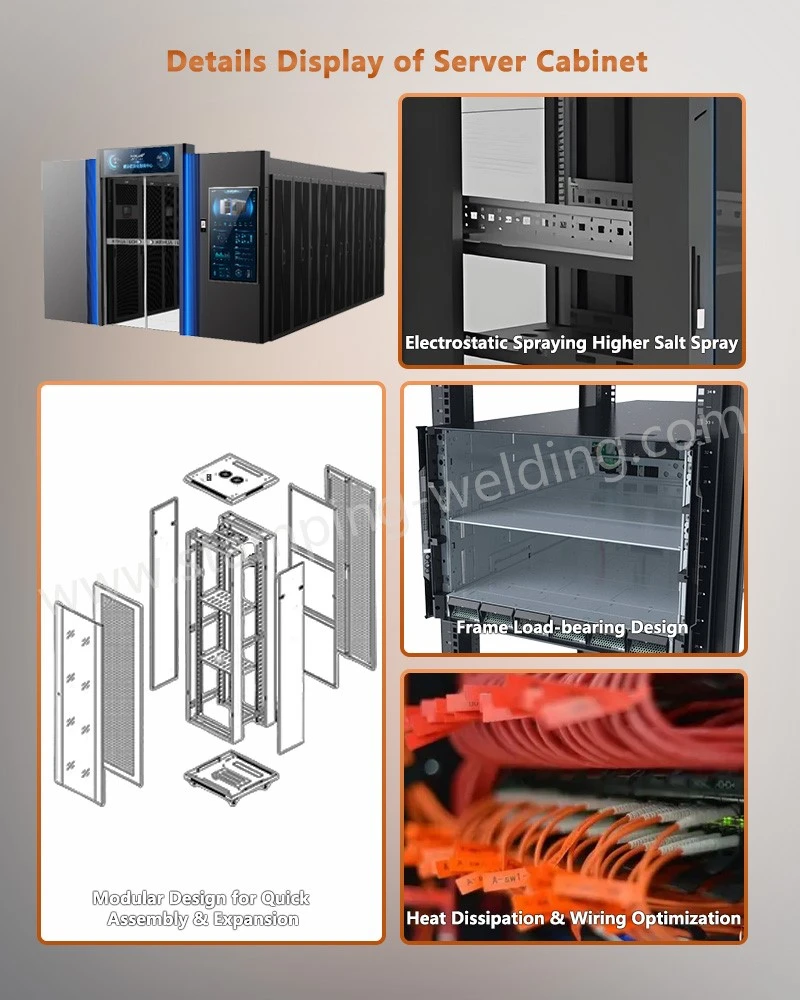

Kui mõõtmed on kindlaks määratud, tuleb kapi{0}}kandevõimet täiendavalt kontrollida. Suure-tihedusega serveritel on sageli märkimisväärne individuaalne kaal; seetõttu peavad 42U racki staatiline kandevõime, siini paigaldusvõime ja aluskonstruktsioon ühilduma seadme kogukaaluga, võimaldades samas mõistlikku ohutusvaru.



Stsenaariumide puhul, mis hõlmavad mitme serveri tsentraliseeritud juurutamist, ei tohiks hankekriteeriumid põhineda üksnes üksikute seadmete kaalude summal; Arvesse tuleb võtta ka selliseid tegureid nagu paigaldusasend ja{0}}pikaajalised töötingimused. Tugeva konstruktsiooniga-IT-kapid sobivad paremini juurutuskeskkondadesse, kus on suurem koormus.



Kas soovite sobitada riiuli mõõtmed ja kandevõime oma suure{0}}tihedusega IT-seadmetega?



Küsige IT-rackkapi valikut ja hinnapakkumist





Suure{0}}tihedusega seadmed tekitavad töötamise ajal märkimisväärselt soojust; seetõttu peab IT-rackkapi valik olema kooskõlas andmekeskuse üldise jahutusstrateegiaga. Kappide hankimisel keskenduge sellistele teguritele nagu uste perforatsioonisuhe, esi--ja-taga õhuvoolu mustrid ning seadmete sisse-/väljalaske konfiguratsioonid, selle asemel, et küsida, kas kapp pakub "soojuse hajutamise võimalusi".



Suure võimsusega{0}}serverite puhul võivad sisemist õhuvoolu kahjustada kaabeldus, kattepaneelid või seadmete paigutus, mis võib vähendada jahutuse tõhusust. Järelikult peaks kapi konstruktsioon ja seadmete paigutus seadma esikohale optimaalse esi{2}}--õhuvoolutee.



Kui projekt asub äärerajatises, tehases või muus spetsiaalses keskkonnas, tuleb kapi valikul arvestada ka paigaldusruumi ja keskkonnatingimustega. Näiteks tuleb seinale-kinnitava riiuli valimisel arvestada paigaldusseina konstruktsiooni, seadme kaalu, hoolduskaugust ja tolmukaitse nõudeid.





Suure{0}}tihedusega IT-seadmed nõuavad tavaliselt ulatuslikku toite- ja võrguühendust; seetõttu peavad kapid mitte ainult pakkuma piisavat paigaldusruumi, vaid võimaldama ka nõuetekohast PDU paigaldust ja kaablite haldamist. Kuigi kompaktsed kapid (nt kodukasutuseks mõeldud) on väikesemahulistes-stsenaariumides tavalised, nõuavad suuremahulised-projektid tegelike koormuste ja seadmete konfiguratsiooni põhjal ümber-hinnangut.



Hankeotsuste tegemisel tuleks arvesse võtta ka vertikaalset ja horisontaalset kaablihaldusruumi, kaabli sisenemispunkte ning juurdepääsuteid eesmise ja tagumise hoolduse jaoks. Piiratud ruumi -keskkondades võivad teatud seadmete jaoks sobida kompaktsed valikud, nagu 12U riiulid, eeldusel, et koguse, sügavuse ja kaablite nõuded on hoolikalt kontrollitud.



Seadmete paigaldamisel seintele või kitsastesse kohtadesse on hoolduse lihtsus kriitilise tähtsusega. Seinale{1}}kinnitatavate kappide puhul tuleb hinnata selliseid tegureid nagu ukse-avamismehhanism, seadmete paigaldussügavus ja kaabli sisend-/väljapääsupunktid, et tagada, et pärast paigaldamist ei takistataks tavapärast hooldust.





Serverikapi valikul tuleks lisaks praegustele seadmevajadustele arvestada ka tulevase laienemisega. Ostmisel tuleks ette näha rackmoodulid (U-ruum), võimsus, jahutusruum ja kaablihaldusruum, et vältida hilisemal seadmete lisamisel uute kappide soetamise kulusid.



Väikeste ja keskmise suurusega -IT-projektide jaoks võib 22U rack mahutada serverite, võrguseadmete ja salvestusseadmete tsentraliseeritud installimist; kui aga seadmete maht jätkuvalt kasvab, tuleks olemasoleva andmekeskuse ruumi ja tulevaste võimsusnõuete põhjal valida kõrgema-spetsifikatsiooniga mudel.



Stsenaariumide puhul, mis nõuavad seadmete sagedast ümberpaigutamist, on veerevate serveririiulite kontrollimiseks peamised tegurid rattad, aluse struktuur ja üldine koormus{0}}kandevõime, samuti seadmete püsimine riiuli liikumise ajal kindlalt kinnitatud.





Tarnija päringu etapis saab hankeparameetrid liigitada mitmeks põhimõõtmeks: mõõtmed (sh kõrgus, laius, sügavus ja paigaldusmõõtmed); kandevõime (staatiline koormus ja rööpakoormus); jahutus (õhuvoolu disain ja uksepaneelide perforatsioonid); toide ja kaabeldus (PDU-d ja kaablihaldus); ja turvalisus (uste lukud, keskkonnanõuded ja paigaldusviisid).



Kui projekt nõuab kompaktsemat seadmete jalajälge, võib seadmete tegeliku arvu põhjal valida 9U või 15U serveririiuli; suurema-mahuga andmekeskuste puhul tuleks korpuse spetsifikatsioonid kindlaks määrata seadmete mahu, saadaoleva põrandapinna ja tulevase skaleeritavuse tasakaalustamise, mitte ainult hinna põhjal.



Andmekeskuste, võrguruumide ja tööstuslike IT-keskkondade puhul peaksid hankemeeskonnad kontrollima ka nõudeid materjalide, raami struktuuri, pinnaviimistluse, uksekonfiguratsioonide ja kohandatud mõõtmete kohta. Konkreetsed suurused-nagu 15U andmekapid või 32U riiulid-tuleb valida konkreetse seadmete kombinatsiooni ja paigaldustingimuste põhjal.



Lõpliku valikuloogika võib kokku võtta järgmiselt:Nõuded seadmetele → Riiuli suurus → Koormus → Jahutus → Toite- ja kaablihaldus → Turvalisus → Tulevane laiendus. Pange tähele, et väikesemahuliste-rakenduste (nt koduvõrgu kapid) valikuloogika erineb suure-tihedusega andmekeskuste omast; seetõttu tuleks hinnangud kohandada vastavalt konkreetsele kasutusstsenaariumile.





Kui vajate abi suure -tihedusega IT-seadmete jaoks-kappide valimisel, võttes arvesse mõõtmeid,-kandevõimet, soojuse hajumist ja kaabeldusnõudeid-, esitage tehnilise hinnangu läbiviimiseks seadmete spetsifikatsioonid ja kasutusvajadused.
