Kuidas elektrilised juhtkilbid juhivad tööstusautomaatikat: rakendused peamistes sektorites

Elektrilised juhtkilbid on üldlevinud seadmed sellistes sektorites nagu tööstusautomaatika, masinad, tootmisliinid, HVAC, pumbajaamad, energiasüsteemid ja protsessijuhtimine. Nendes asuvad komponendid-, sh toiteallikad, kaitseseadmed, kontrollerid, releed, PLC-d, muutuva sagedusega ajamid (VFD-d), terminalid ja sideseadmed-kaitsvas korpuses, mis hõlbustab masinate toitejaotust, juhtimist, kaitset ja signaalide ühendamist.



Tööstusseadmete tootjate, automaatikasüsteemide integreerijate ja hankeprofessionaalide jaoks on lülituskapp palju enamat kui lihtsalt metallkarp elektrikomponentide paigutamiseks; see on täielikult projekteeritud, juhtmega ühendatud, kokkupandud ja testitud elektriline juhtimissüsteem. Järelikult tuleb hankeotsuste tegemisel arvesse võtta selliseid tegureid nagu korpuse struktuur, elektrilised komponendid, juhtimismeetodid, võimsuse nimiväärtused, juhtmestik, soojuse hajumine, keskkonnatingimused ja pikaajalised{1}}hooldusnõuded.





Võimsuse juhtkappi võib mõista tervikliku juhtseadmena, mis mahutab ühes korpuses tööstusseadmete jaoks vajalikud elektrilised juhtimis- ja kaitsekomponendid. Tüüpilistes automaatikasüsteemides siseneb tehase toiteallikas esmalt juhtkappi ja jaotatakse pealüliti, kaitselülitite, kaitsmete või muude kaitseseadmete kaudu. Seejärel suunatakse toide PLC-dele, muutuva sagedusega ajamite (VFD), servoajamitele, kontaktoritele, toitemoodulitele ja muudele koormustele, mis põhinevad konkreetsetele seadmenõuetele.



Samal ajal sisenevad signaalid väliseadmetelt-, nagu andurid,{1}}nupud, piirlülitid, rõhulülitid ja temperatuuriandurid- läbi klemmiplokkide või I/O moodulite PLC või muude juhtimissüsteemide töötlemiseks. Kaasaegseid tööstuslikke juhtkappe mõistetakse üldiselt funktsionaalsete kihtide kaudu: toite sisend, võimsuse käsitsemine, juhtimine, tuvastamine/tuvastus ja side.



Seetõttu saab kontaktorkapi põhifunktsioonid kokku võtta neljas aspektis: toiteallikas, juhtimine, kaitse ja ühenduvus.





Tööstussektoris on sellistel mõistetel nagu "mootori käivituskapp", "elektriline juhtpaneel", "juhtkapp" ja "tööstuslik juhtpaneel" sageli kattuvad tähendused.



„GRP elektrikilp” rõhutab tavaliselt tööstuslikku juhtimisseadet korpuse-stiilis korpuses, samas kui „elektriline juhtpaneel” võib viidata konkreetselt juhtliidesele või laiemalt korpuses asuvale tööstuslikule juhtimissüsteemile. Mõne projekti puhul võib "Juhtpaneel" olla seinale{2}}kinnitatud seade või eraldiseisev kapistruktuur. Seetõttu ei tohiks ostmisel hinnata toote struktuuri ainult selle nime järgi; selle asemel on oluline kontrollida kapi mõõtmeid, sisemisi komponente, kinnitusviisi ja konkreetseid funktsioone.





Täielik juhtkapi korpus koosneb tavaliselt kahest osast: kapi konstruktsioonist ja sisemistest elektrikomponentidest. Kapi struktuur sisaldab üldiselt korpust, kinnitustagaplaati, ust, hinged, lukustusmehhanismi, paigaldussiinid, traatkanaleid, kaabli sisestuspunkte ja maanduskomponente. Sisemised elektrilised komponendid sõltuvad konkreetsest rakendusest. Levinud komponentide hulka kuuluvad kaitselülitid, kaitsmed, kontaktorid, releed, 24 V alalisvoolu toiteallikad, PLC-d, I/O moodulid, HMI-d, VFD-d, servoajamid, klemmliistud, trafod, liigpingekaitsmed, EMI filtrid ja sideseadmed.



Mitte iga juhtkapp ei vaja kõiki neid komponente. Näiteks võib spetsiaalne toitejaotuskapp sisaldada peamiselt kaitselüliteid, siinid ja kaitseseadmeid, samas kui PLC juhtkapp keskenduks rohkem PLC-le, I/O moodulitele, releedele, sidemoodulitele ja juhttoiteallikatele. Seetõttu tuleks juhtkilbi sisemine konfiguratsioon kindlaks määrata seadme spetsiifiliste funktsioonide põhjal.

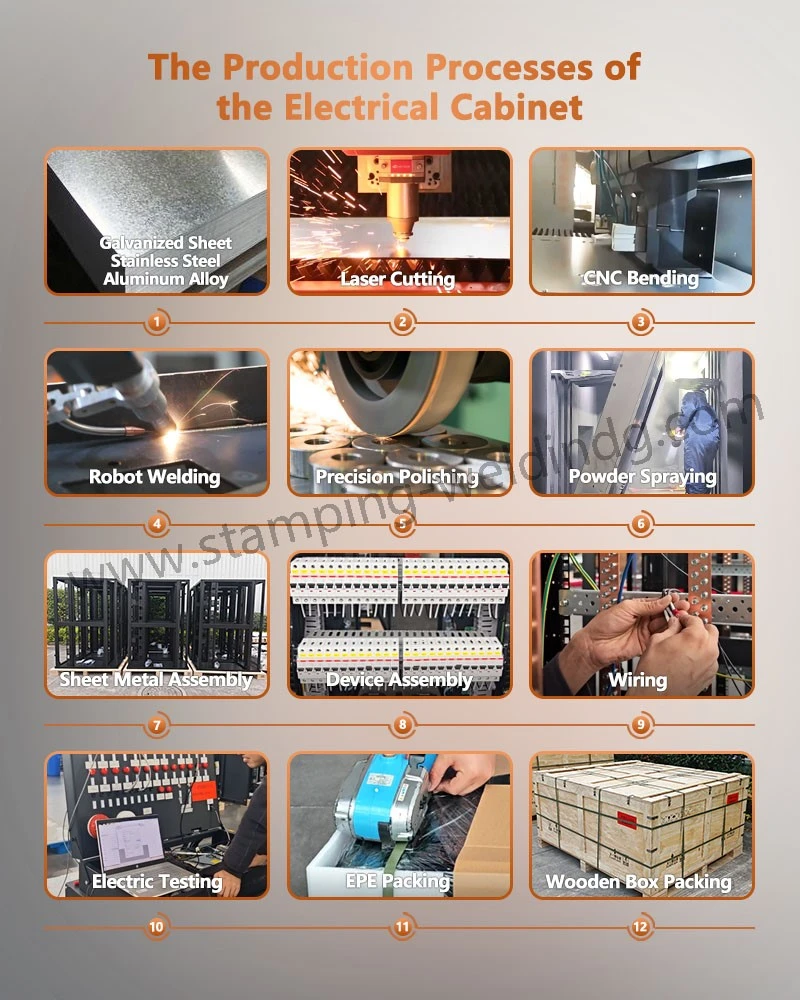

Tööstuslike elektrikilpide tootmine on kõikehõlmav protsess, mis hõlmab lehtmetalli tootmist, elektrimontaaži ja juhtimissüsteemide integreerimist. Tootmine algab tavaliselt kliendi nõuete analüüsi, elektriskeemide, materjalide Billi (BOM) ja kapi konstruktsiooniprojekti analüüsiga; kapi mõõtmed ja sisemised paigutused määratakse seadmete võimsuse, juhtimiskomponentide, paigalduskeskkondade ja kaitsenõuete alusel. Järgmisena hõlmab lehtmetalli valmistamise etapp selliseid protsesse nagu laserlõikamine, CNC-stantsimine, painutamine, keevitamine ja lihvimine kapi korpuse, uste, paigaldustagaplaatide ja nendega seotud konstruktsioonikomponentide valmistamiseks. Seejärel rakendatakse korrosioonikindluse ja esteetilise kvaliteedi parandamiseks pinnatöötlusi-nagu pulbervärvimine või värvimine-.



Kui kapi struktuur on valmis, liigub protsess elektrilise montaaži etappi. Komponendid, nagu kaitselülitid, kontaktorid, releed, PLC-d, muutuva sagedusega ajamid (VFD), toitemoodulid, klemmliistud ja muud juhtelemendid paigaldatakse vastavalt projekteerimisjoonistele koos DIN-liistude, juhtmekanalite ja maanduskonstruktsioonide paigaldamisega. Järgneb elektrijuhtmestik, mis hõlmab toite-, juhtimis-, signaali- ja sideliinide marsruutimist skeemide alusel. Juhtmed, klemmid ja komponendid on märgistatud, et tagada selge, standardiseeritud juhtmestik, mis hõlbustab tulevast hooldust.



Pärast kokkupanekut ja juhtmestikku viiakse läbi põhjalik kvaliteedikontroll ja elektrilised testid. Nende hulka kuuluvad visuaalne kontroll, juhtmestiku kontrollimine, järjepidevuse kontrollimine, isolatsioonitakistuse testimine, kaitsemaanduse kontrollimine ja funktsionaalsuse testimine, samuti toite{1}}testid ja tehase vastuvõtutestid (FAT) vastavalt projekti spetsifikatsioonidele. See lõpp--otsast-tootmisprotsess-, mis hõlmab projekteerimist, lehtmetalli valmistamist, pinnatöötlust, elektrilist kokkupanekut, standardset juhtmestikku ja lõppkontrolli-, tagab, et välistingimustes olev ilmastikukindel korpuse kast vastab projekti nõuetele, mis puudutavad konstruktsiooni terviklikkust, elektriohutust, juhtimisfunktsioone ja pikaajalist-töökindlust.





Peamise toiteallika osa vastutab välise toiteallika ohutu suunamise eest juhtkappi.
Sobivad pealülitid, kaitselülitid, kaitsmed ja muud kaitsekomponendid tuleb valida selliste tegurite alusel nagu seadme sisendpinge, faaside arv, nimivool ja lühise{0}}tingimused.



Kui põhitoide kappi siseneb, jaotatakse see erinevatele vooluringidele. Näiteks võib mootori toite suunata muutuva sagedusega ajamisse (VFD) või mootorikäivitisse; PLC-süsteem võib vajada 24 V alalisvoolu toidet; ja lisaseadmed-nagu valgustus, ventilaatorid ja kütteseadmed-võivad töötada erinevatel pingetasemetel.



Hästi läbimõeldud-voolujaotusstruktuur aitab hooldustöötajatel kogu juhtimissüsteemist kiiresti aru saada ja hõlbustab tõrkeotsingut.





PLC (Programmeeritav loogikakontroller) on üks levinumaid juhtimisseadmeid kaasaegsetes tööstusautomaatika juhtkappides.
See võtab vastu anduritelt ja väliseadmetelt sisendsignaale, töötleb andmeid vastavalt programmeeritud loogikale ja saadab seejärel juhtkäsklused kontaktoritele, releedele, ventiilidele, muutuva sagedusega ajamitele (VFD) või muudele käivitusseadmetele.



Järelikult peab PLC juhtkapi projekteerimisel arvestama selliste komponentide vahelisi ühendusi nagu PLC CPU, I/O moodulid, 24 V toiteallikad, sidemoodulid, klemmiplokid ja releed. Kui seadmed peavad suhtlema hostarvuti, SCADA-süsteemi või muude tööstusvõrkudega, võib vaja minna ka liideseid selliste protokollide jaoks nagu Ethernet, PROFINET või Modbus.





VFD-d (Variable Frequency Drives) ja servoajamid on olulised komponendid tööstusseadmetes, mis nõuavad kontrolli mootori kiiruse, pöördemomendi ja liikumise üle. VFD-sid kasutatakse peamiselt vahelduvvoolumootorite töökiiruse ja oleku juhtimiseks, samas kui servoajamid sobivad paremini liikumissüsteemidele, mis nõuavad täpset asendi, kiiruse või pöördemomendi juhtimist.



Kuna need jõuelektroonilised seadmed tekitavad töötamise ajal soojust ja potentsiaalseid elektromagnetilisi häireid, tuleb nende paigalduskoht, soojuse hajumise ruum ja kaablite marsruut elektroonikakapis hoolikalt planeerida.





Klemmiplokid on ülioluline liides, mis ühendab juhtkilpi väliseadmetega. Andurid,{1}}nupud, täiturmehhanismid, mootorid, ventiilid ja muud tootmisliinil olevad seadmed nõuavad ühendusi juhtkapiga. Kui suur hulk välijuhtmeid oleks ühendatud otse PLC-de, releede või draividega, muudaks see sisemise juhtmestiku keerukamaks ja takistaks hooldust.



Klemmiplokid võimaldavad välijuhtmeid süstemaatiliselt nummerdada ja kategoriseerida. See võimaldab inseneridel kiiresti leida konkreetsed juhtmed elektriskeemide abil, parandades seeläbi paigaldamise ja tõrkeotsingu tõhusust.





Juhtkapis olev PLC ei ole tavaliselt peamine soojusallikas; olulist soojusjuhtimist vajavate seadmete hulka kuuluvad sageli VFD-d, servoajamid, toiteallikad, trafod, kontaktorid ja muud toitekomponendid. Kui komponendid on liiga tihedalt pakitud või jahutuslahus on ebapiisav, võib sisetemperatuur pidevalt tõusta. Seetõttu on juhtkilbi projekteerimisel oluline valida sobiv jahutuslahendus, lähtudes sellistest teguritest nagu soojuse teke, ümbritseva õhu temperatuur, kapi mõõtmed ja komponentide tihedus.

Levinud meetodid hõlmavad loomulikku konvektsiooni, filtreeritud ventilaatoreid, sund{0}}õhkjahutust, soojusvahetiid ja korpuse kliimaseadmeid.

Tööstuskeskkonnas, mis puutub kokku tolmu, õliudu, niiskuse või söövitavate gaasidega, tuleb leida tasakaal soojuse hajumise ja keskkonnakaitse vahel. Hiljutised PLC-juhtkappide tehnilised juhised rõhutavad, et lisaks kapi enda valikule tuleks arvesse võtta ka keskkonnatingimusi, soojusjuhtimist ja kaablisisendi disaini.





EMC (elektromagnetiline ühilduvus) on tööstuslike juhtkappide projekteerimisel ülioluline tegur. Need kapid sisaldavad sageli erinevaid komponente-, nagu vahelduvvoolu toiteallikad, VFD-d, servoajamid, kontaktorid, PLC-d, andurid, analoogsignaaliseadmed ja tööstuslikud sideseadmed-. Kui liinid asetatakse üksteisele liiga lähedale, on halvasti marsruuditud või valesti maandatud, suureneb elektromagnetiliste häirete oht.



Seetõttu tuleb elektrikapi projekteerimisel kindlasti arvestada elektriliinide eraldamist tundlikest juhtliinidest, samuti varjestust, maandust ja filtreerimist. Hästi-planeeritud korpuse paigutus annab inseneridele ka selgema arusaama toiteteedest, juhtimisarhitektuurist ja väljaühendustest, lihtsustades seeläbi kasutuselevõttu ja hooldust.





Elektrikilpide komplekti kasutatakse laialdaselt tööstusautomaatikas ja seadmete juhtimises.



Masinasektoris, neid kasutatakse CNC-tööpinkides, pakkimismasinates, stantsimispressides, survevalumasinates, montaažiseadmetes ja robot-tootmisliinides. Töötlemistööstuses teenindavad need selliseid rakendusi nagu veepuhastus, pumbajaamad, HVAC-süsteemid, toiduainete töötlemise ja keemilise töötlemise seadmed.



Uues energiasektoris, kasutatakse neid akude tootmisseadmetes, fotogalvaanilistes süsteemides, energiasalvestites ja elektrisõidukite tootmisliinides.



Originaalseadmete tootjate jaoks saab kohandatud elektrikilbi väljas tarnida masina enda integreeritud osana.







Elektrinõuded on erinevat tüüpi seadmete lõikes märkimisväärselt erinevad. Lihtne pumbajaam võib vajada ainult kaitselüliteid, kontaktoreid, releed ja VFD-d, samas kui automatiseeritud tootmisliin võib vajada PLC-sid, HMI-sid, mitut VFD-d, servoajamid, tööstuslikke lüliteid, ohutusreleed ja ulatuslikke sisend- ja väljundvõimalusi.



Seetõttu vajavad tööstuskliendid sageli konkreetsele seadmele kohandamist. See kohandamine ei hõlma mitte ainult kapi mõõtmeid, vaid ka sisemiste komponentide paigutust, kaabli sisend- ja väljumispunkte, paigaldusmeetodeid, soojuse hajumist, juhtmeid, märgistamist, terminalide konfiguratsioone ja testimisprotokolle.





Kaitsmekapi hankimisel on soovitatav alustada seadmete spetsifikatsioonidest ja töökeskkonnast.



Esiteks, kontrollige sisendpinget, nimivoolu, seadme nimivõimsust ja juhtimismeetodit.

Edasi, määrake põhikomponendid, nagu PLC, VFD, servoajamid, HMI ja sideseadmed.

Siis, hindab paigalduskeskkonda, võttes arvesse selliseid tegureid nagu paigutus siseruumides või välistingimustes, temperatuur, niiskus, tolm, õliudu ja söövitavate elementide olemasolu.

Lõpuks, kinnitage kapi mõõtmed, IP/NEMA kaitsetasemed, soojuse hajumise meetod, juhtmestiku konfiguratsioon, testimisnõuded ja asjakohane tehniline dokumentatsioon.





Optimeeritudelektriline juhtkappon seadmete pideva tööaja, range ohutusnõuete ja{0}}pikaajalise töötõhususe tagamiseks ülioluline. Partnerlus õigete inseneriekspertidega aitab teil süsteemi integreerimist sujuvamaks muuta ja kulukaid rikkeid vältida. Võtke meie insenerimeeskonnaga ühendust juba täna, et arutada oma kohandatud projekti nõudeid, taotleda kohandatud tehnilist hinnapakkumist või hinnata oma automatiseeritud süsteemide jaoks kohandatud juhtkapilahendusi.
