Alumiiniumist täppiskomponentideni: miks pannakse prismaatiliste liitiumakukorpuste materjali{0}}struktuuri sünergiale üha enam rõhku?

Uute energiasõidukite ja energiasalvestussüsteemide väljatöötamisega kasutatakse prismalisi liitium{0}}ioonakusid üha laialdasemalt. Võrreldes silindriliste ja kottidega rakkudega on prismarakkudel korrapärane struktuur, suur ruumikasutus ja moodulite integreerimise lihtsus. Aku ülaosas asuv prismaatiline liitiumaku varikatus-või katteplaat- toimib kriitilise komponendina, mis ühendab elemendi sisemust väliste elektrisüsteemide ja ohutusmehhanismidega.



Esmakordsel aku katteplaadiga kokku puutudes võib seda kergesti segi ajada lihtsa tembeldatud metallkaanega. Tegelikkuses on aga tänapäevased prismaatilised liitiumaku katteplaadid põhilistest lehtmetallist osadest arenenud täppissõlmedeks, mis integreerivad tihendi, elektriühenduse, ohutusrõhu vähendamise, elektrolüüdi täitmispordid ja koostu positsioneerimise funktsioonid.

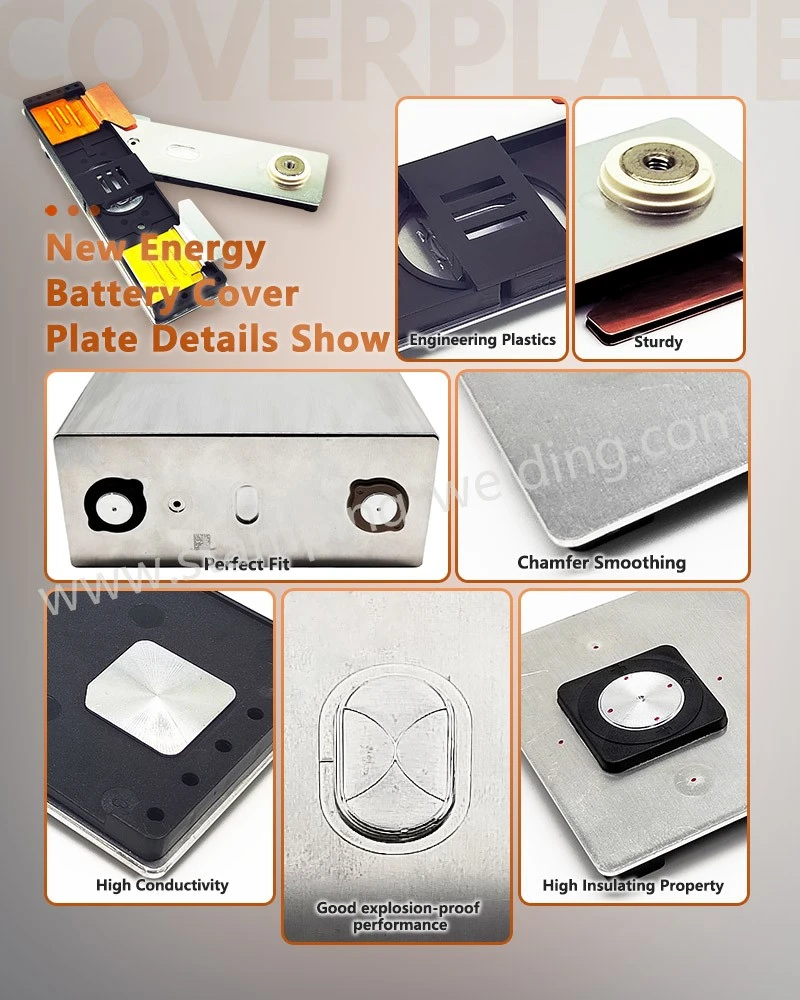

Struktuurselt sisaldab tüüpiline prisma aku katteplaadi koost katteplaadi korpust, positiivseid ja negatiivseid klemme, isolatsioonikonstruktsioone, tihendeid, elektrolüüdi täiteava ja ohutusrõhu alandamise mehhanismi. Prismaatiliste liitiumakude tehnilistes kirjeldustes on tavaliselt loetletud sellised komponendid nagu korkplaat, elektroodi klemm, isoleerplaat ja klemmiplaat koos elektrolüüdi täiteava ja ohutusrõhu vähendamise struktuuriga.





Prismaatiliste liitiumpatareide puhul tuleb materjali valikul esmalt käsitleda kaalu küsimust. Uued energiasõidukid nõuavad suuremat sõiduulatust ja suuremat jõudlust sõidukite rangete kaalupiirangute piires; järelikult ei saa aku konstruktsioonikomponendid lihtsalt ilma piiranguteta kaalu suurendada. Alumiiniumi iseloomustab madal tihedus, samuti suurepärane elektri- ja soojusjuhtivus ning vormitavus, mistõttu sobib see hästi-prisma akuelementide korpustes ja katteplaatide konstruktsioonides.



Aku katteplaatide materjalinõuded lähevad aga kaugemale lihtsast põhimõttest "kergem, seda parem". Katteplaadid läbivad stantsimise, stantsimise ja vormimise, millele järgneb kokkupanek ja keevitamine; järelikult peab materjal leidma tasakaalu tugevuse, plastilisuse, mõõtmete stabiilsuse ja töödeldavuse vahel. Kui materjal on liiga pehme, võib stantsimisel tekkida märkimisväärne deformatsioon; kui materjali omadused ei sobi kokku keevitusprotsessiga, võivad järgnevad liitmistoimingud muutuda keerulisemaks. Seega on aku katteplaatide materjali valimine nii toote disaini kui ka tootmisprotsessi lahutamatu osa.





Aku katteplaatidel on tavaliselt mitu funktsionaalset tsooni, millel on erinevad nõuded. Näiteks terminali paigaldusala nõuab täpset aukude ja positsioneerimisfunktsioonide moodustamist; servad peavad tagama õige sobivuse alumiiniumist akukorpusega; elektrolüüdi täitmisala nõuab spetsiifilist tasasust ja mõõtmete täpsust; ja ohutusrõhu{1}}vabastamise tsoon peab sisaldama spetsiifilist "nõrgestatud" struktuuri, mis on loodud ohutuse tagamiseks. Nendel tsoonidel ei pruugi olla identseid vormimisnõudeid. Seetõttu tuleb materjali valikul arvesse võtta toote üldist struktuuri, tasakaalustavaid tegureid, nagu pikenemine, tagasitõmbumine, paksuse ühtlus ja stantsimise stabiilsus.



Materjalipartiide järjepidevus on samuti masstootmise jaoks ülioluline. Märkimisväärsed erinevused sama materjali partiide omadustes võivad põhjustada ebaühtlust tembeldatud mõõtmetes, tagasilöögikäitumises ja järgnevas keevitustulemuses. Järelikult ületab tõeliselt küps aku katteplaadi tootmisprotsess pelgalt "stantsi täpsuse" kontrollimise; see nõuab materjali stabiilsuse, stantsi disaini ja stantsimise parameetrite integreeritud haldamist.





Kuna akuelement sisaldab elektroode ja elektrolüüti, tuleb katteplaadi ja korpuse vahele moodustada stabiilne tihend. See tähendab, et katteplaadi serv ei toimi mitte ainult mehaanilise ühenduspunktina, vaid ka kriitilise vundamendina järgnevaks tihendusõmbluseks. Märkimisväärne deformatsioon, deformatsioon või mõõtmete kõrvalekalded servades võivad kahjustada katteplaadi ja korpuse vahelist sobivust, mis omakorda mõjutab keevitusprotsessi. Järelikult ei saa katteplaadi mehaanilisi mõõtmeid vaadelda eraldi.



Tehnilisest vaatenurgast tuleb selliseid tegureid nagu katteplaadi tasasus, serva geomeetria, keevitustsooni mõõtmed ja sobivus korpusega arvesse võtta terviklikult.





Akuelemendi sees toodetud elektrienergia tuleb lõpuks väljastada väliste klemmide kaudu. Järelikult on positiivsed ja negatiivsed klemmid tavaliselt katteplaadi komplekti integreeritud. Need klemmid ei täida mitte ainult juhtivat funktsiooni, vaid peavad vastama ka mehaanilise fikseerimise ja elektriisolatsiooni nõuetele. Tüüpilises konfiguratsioonis läbivad elektroodide klemmid katteplaadi avasid ja säilitavad vajaliku elektrilise isolatsiooni plaadist läbi isolatsioonikomponentide või tihenduskonstruktsioonide. Avalikult kättesaadav patendikirjandus kirjeldab selgelt klemmide, katteplaadi ja isolatsioonikonstruktsioonide vahelisi seoseid.



Seetõttu ei saa aku katteplaati vaadelda kui lihtsat stantsitud metalllehte. Katteplaadi korpus on konstruktsiooniline metallkomponent, klemmid aga funktsionaalsed elektrilised komponendid; need kaks peavad olema täpselt kokku pandud, et moodustada terviklik üksus.





Ebatavalistes tingimustes võivad liitium{0}}ioonakud tekitada gaasi ja kogeda siserõhu tõusu; järelikult vajavad prismaatilised rakud tavaliselt spetsiaalset rõhu{1}}vabastusmehhanismi. Need ohutuskonstruktsioonid on tavaliselt kavandatud "nõrgestatud tsoonidena" või spetsiifiliste komponentidena, millel on määratletud aktiveerimisomadused. Need peavad jääma normaalse töö ajal suletuks, kuid tagama kontrollitud tee gaasi eraldumiseks, kui siserõhk saavutab kavandatud läve.



Prismapatareide patendid näitavad, et ohutusrõhuvabastuskonstruktsioonid{0}} võivad asuda kas katteplaadil või aku korpusel, kasutades rõhu vabastamiseks spetsiaalselt loodud nõrgestatud tsoone. Seetõttu ei saa katteplaadi projekteerimisetapis rõhu-leevendustsooni hinnata ainult stantsimisprotsessi teostatavuse põhjal; kaalutlused peavad hõlmama ka rakkude ohutusnõudeid ja järgnevaid tootmisprotsesse.





Elektrolüüt on liitium{0}}ioonakude oluline komponent ja prismaelementide tootmiseks on vaja elektrolüüdi süstimiseks spetsiaalset liidest. Järelikult peab katteplaat sisaldama määratud täitekonstruktsiooni. Kui täitmisprotsess on lõppenud, vajab süstimisava lõplikku tihendamist.



Avalikult kättesaadavad andmed prisma akustruktuuride kohta näitavad, et elektrolüüt süstitakse elementi läbi katteplaadis oleva ava, mis seejärel suletakse. Tootedisaini vaatenurgast ei mõjuta täiteava paigutus mitte ainult tootmisseadmete tööruumi, vaid eeldab ka järgneva sulgemisprotsessi ja valmistoote üldise struktuurilise paigutuse arvestamist.





Spetsialiseerunud akukomponentide tarnijate jaoks ei seisne tõeliseks väljakutseks mitte ainult alumiiniumisulami valimine, vaid ka:

Kas materjal saavutab sihtstruktuuri usaldusväärselt?

Kas struktuuri saab olemasolevate tööriistade abil{0}}masstoota?

Kas tembeldatud katteplaat vastab keevitusnõuetele?

Kas terminali koost jääb stabiilseks?

Kas ohutussurve{0}}reljeefkonstruktsiooni saab järjepidevalt toota?



Need küsimused viitavad lõppkokkuvõttes ühele põhimõttele: materjali valikut ei saa lahutada tootmisprotsessidest ega ka konstruktsioonikujundust materjali omadustest. Just seetõttu rõhutavad kaasaegsed alumiiniumist akukarbi katted üha enam DFM-i (Design for Manufacturing).





Hästi-disainitud katteplaat võimaldab paremat funktsionaalset integreerimist akuelemendi piiratud ruumis. Näiteks klemmide, elektrolüüdi täitmispordi ja turvamehhanismide ühendamine ülemises piirkonnas vähendab täiendavate konstruktsioonikomponentide arvu. Lisaks hõlbustab optimeeritud terminalide paigutus siinide hilisemat paigaldamist.



Toiteakude kontekstis soodustab see disain elementide kompaktset paigutust ja lihtsustab mooduli sisemisi ühendusstruktuure.



Energiasalvestussüsteemide puhul hõlbustab tavaline prismaatiline kuju mitme elemendi modulaarset kokkupanekut.



Järelikult ei teeni katteplaadi konstruktsioon mitte ainult üksikut elementi, vaid mõjutab ka järgnevate moodulite ja akupakettide konstruktsiooni.





Kuna uued energiasõidukid ja energiasalvestavad akud arenevad kõrgema integratsioonitaseme suunas, ei ole aku katteplaat enam lihtne eraldiseisev komponent. See toimib liidesena, mis ühendab mitut süsteemi:



Ühelt poolt ühendub see akuelemendi sisemiste sakkide ja praeguste{0}}kogumisstruktuuridega;



Teisest küljest ühendub see väliste siinide ja elektrisüsteemidega;



Samal ajal moodustab see aku korpusega mehaanilise tihendi;



Ja see täidab olulisi ohutusfunktsioone.

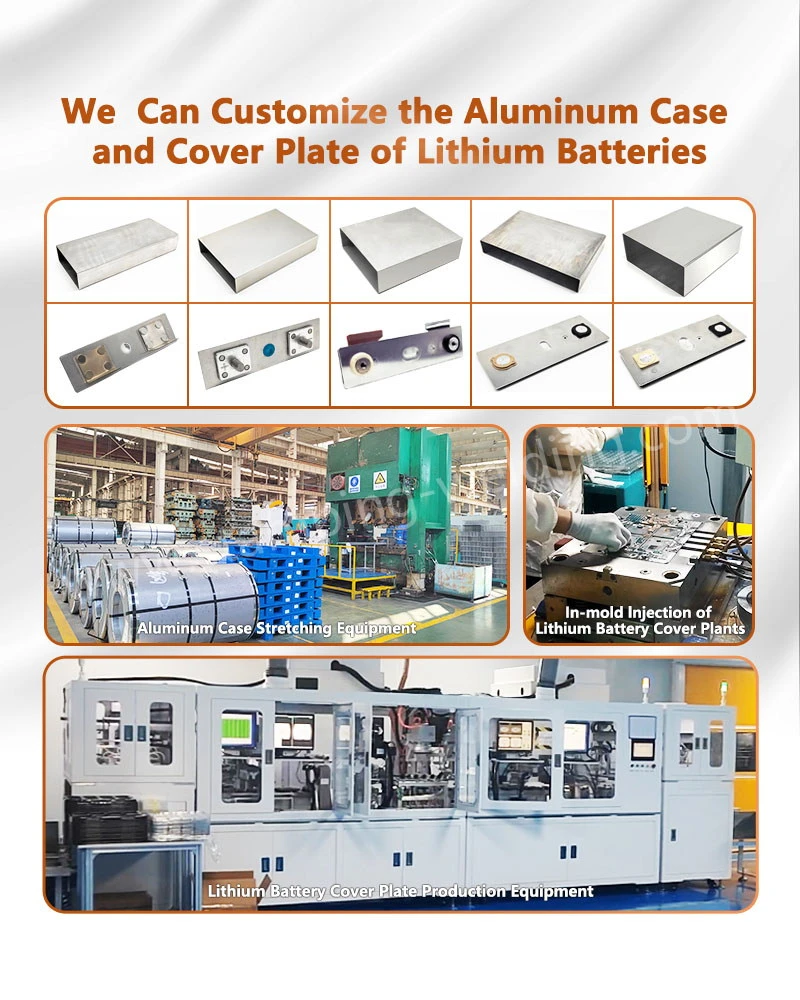

See tähendab, et katteplaadi kujundusele tuleb läheneda kogu akuelementi silmas pidades. Akutootjate jaoks võib materjalide arendamise, stantsimise, klemmide kokkupanemise, keevitamise ja kontrollimisega tegeleva tarnija valimine minimeerida protsesside integreerimisega seotud probleeme, mis sageli tekivad mitme müüjaga suhtlemisel.

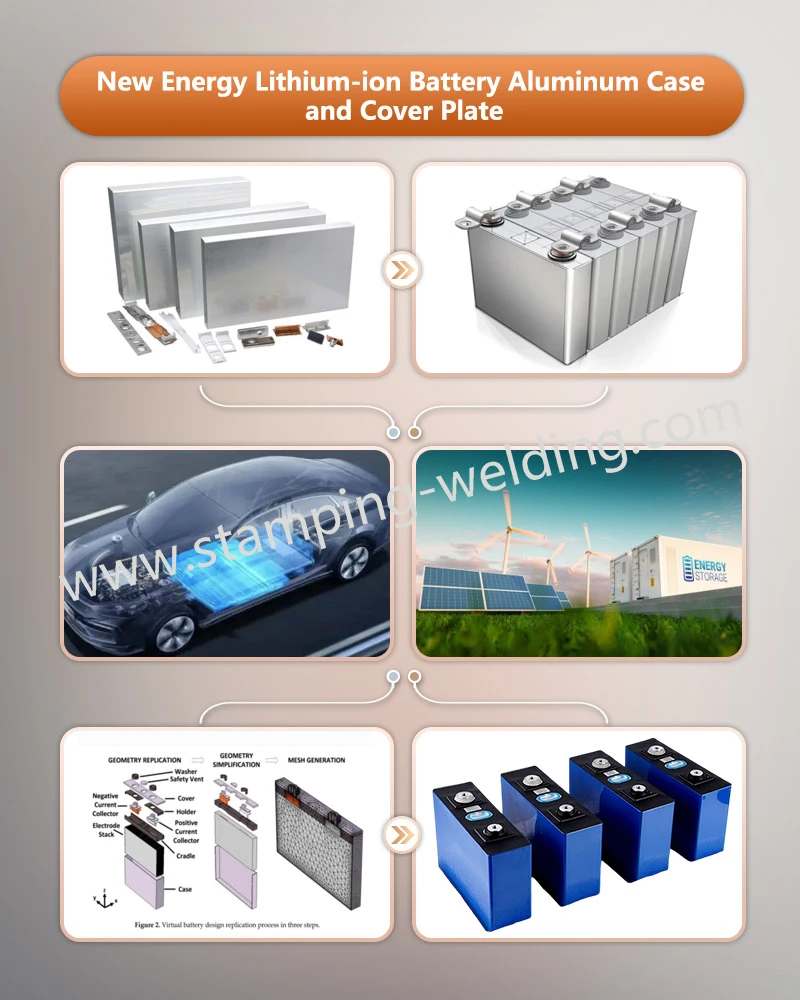

Praegu kasutatakse neid katteplaate peamiselt uute energiasõidukite (NEV) akudes, energiasalvestusakudes ja muudes prismaatilistes liitium{0}}ioonakudes.



Uute energiasõidukite rakendused seavad esikohale kaal, ruumitõhusus, vibratsioonikindlus ja pikaajaline tööstabiilsus-.

Samal ajal panevad energiasalvestusrakendused suuremat rõhku toimivusele-pikaajalistes töökeskkondades, tihendamise usaldusväärsusele ja partiide järjepidevusele.



Konkreetsed mõõtmed, klemmide paigutus, ohutuskonstruktsioonid ja materjali spetsifikatsioonid võivad olenevalt rakendusest erineda.



Seetõttu on liitium-ioonaku katteplaate kõige parem välja töötada kohandatud konstruktsioonikomponentidena, selle asemel, et neid lihtsalt hankida vastavalt fikseeritud, -eemaldatud-spetsifikatsioonidele.
