Kiiretoimelised kaitsmeühenduse lahendused: vaskkontaktide peamised rakendused ja tootmise eelised uue energia- ja kõrgepingega elektrisüsteemides

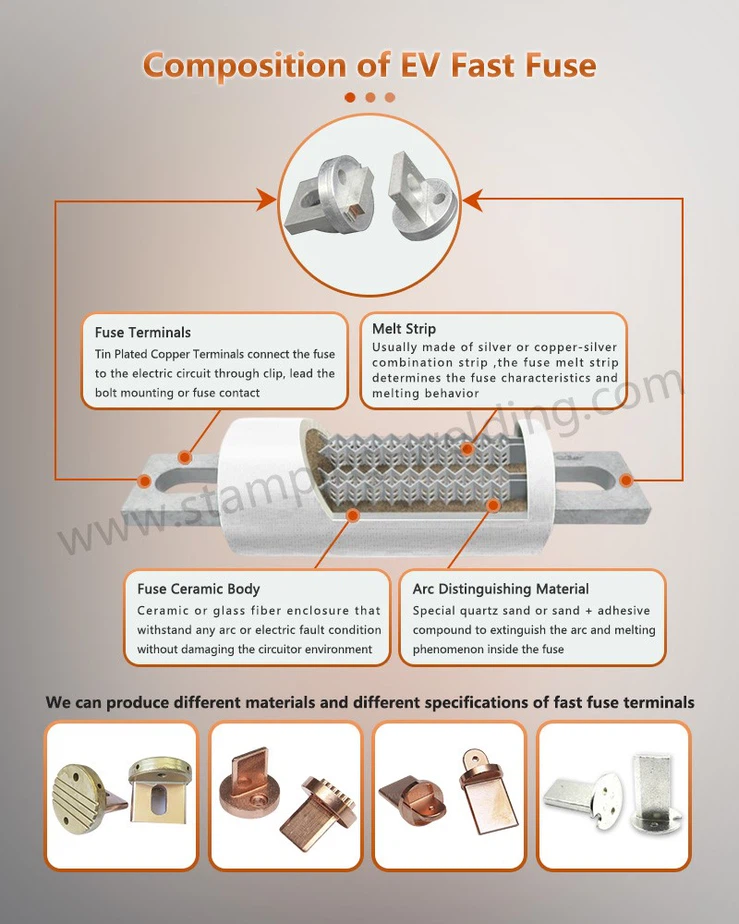

Kaasaegsetes elektrilises kaitsesüsteemides kasutatakse terade kontakti kompaktsete ja kiiresti toimivate ülevoolukaitsekomponentidena laialdaselt kõrge turvalisusega stsenaariumides, näiteks uued energiasõidukid, fotogalvaanilised energiasalvestussüsteemid, tööstusautomaatika ja raudteetransport. Põhikomponent, vasktera kontaktnuga, on kogu kaitsmesüsteemi juhtivuse, reageerimise kiiruse ja ohutusteguri jaoks ülioluline. Kontaktnuga mitte ainult ei ühenda lõhet kaitsme ja vooluringi vahel, vaid täidab ka olulist missiooni vooluringi katkestamiseks ja rikkevoolude eraldamiseks millisekundites. Uute energiatehnoloogiate pideva arendamise ja elektrienergia kasutamise suureneva keerukuse abil on vaskterade tehnoloogiline areng ja tootmisvõimalused muutumas elektrilise ühenduse kvaliteedi ja süsteemi ohutuse mõõtmiseks üliolulisteks kriteeriumideks.





























































Vaskkontaktid on tavaliselt valmistatud väga juhtivatest metallmaterjalidest. Praegu kasutatakse peamiselt kahte tüüpi kvaliteetseid metallisubstraate:



{1. 99.99% kõrgpuhustusega T2Y2 vask (SECU/C1100), rahvusvahelise juhtivuse indeks (% IACS) üle 97 ja Vickersi kõvaduse (HV) vahemikus 80–110. See materjal pakub suurepärast juhtivust ja painutamiskindlust, muutes selle laialdaselt kasutatavaks DC sulandumissüsteemides, mis nõuavad äärmiselt kõrgeid kontaktväärtusi.

2. 65% messingist H65 (Cuzn36/C2700), mille tõmbetugevus on suurem või võrdne 440 MPaga, tagab suurepärase juhtivuse, pakkudes samas täiustatud struktuurset tugevust, muutes selle eriti sobivaks elektrisõidukites ja rasketesse seadmete vibratsioonitaluseks keskkonnas.

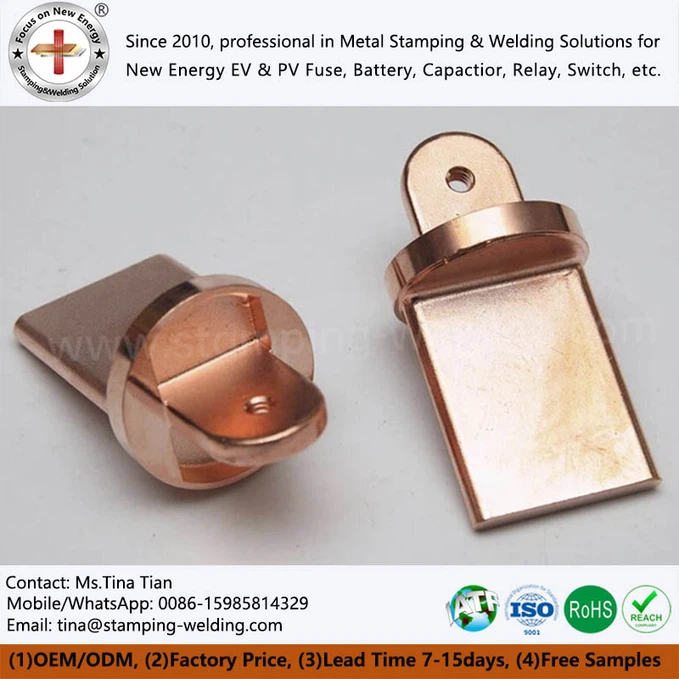

Need materjalid läbivad ülitäpse tembeldamise, et luua tera stiilis kontakte standardiseeritud struktuuri ja täpse kujuga, tagades suure usaldusväärsuse järgneva paigaldamise ja süsteemi integreerimise ajal.

















































































Tera tüüpi kaitsme kontakti juhtivuse, korrosioonikindluse ja mehaanilise stabiilsuse edasiseks suurendamiseks on selle pinna töötlemisprotsessid muutumas üha keerukamaks ja mitmekesisemaks. Praegune tavapäraste töötlemismeetodite hulka kuulub hõbedane elektroplekk, eret tina elektroplaani, pliivaba matt tina elektroplaanimine, nikkel elektroplaanimine ja ultraheli puhastamine. Hõbedane plaadistamine parandab märkimisväärselt kontaktide juhtivust ja kõrge temperatuuri vastupidavust. Hele tina- ja matt -tina elektroplaanimine pakub suurepärast keskkonna- ja korrosioonikindlust, muutes need sobivaks turgudele, mis on tundlikud selliste direktiivide suhtes nagu ROHS ja Reach. Ultraheli puhastamine eemaldab tõhusalt jootejäägid ja pinnaoksiidkiled, optimeerides veelgi elektrilise kontakti liidest. Mitu pinna töötlemisvõimalust võimaldavad terakaitsme terminalid säilitada stabiilse jõudluse keerukates keskkondades nagu kõrge õhuniiskus, hape, leelise ja soolapihustus.

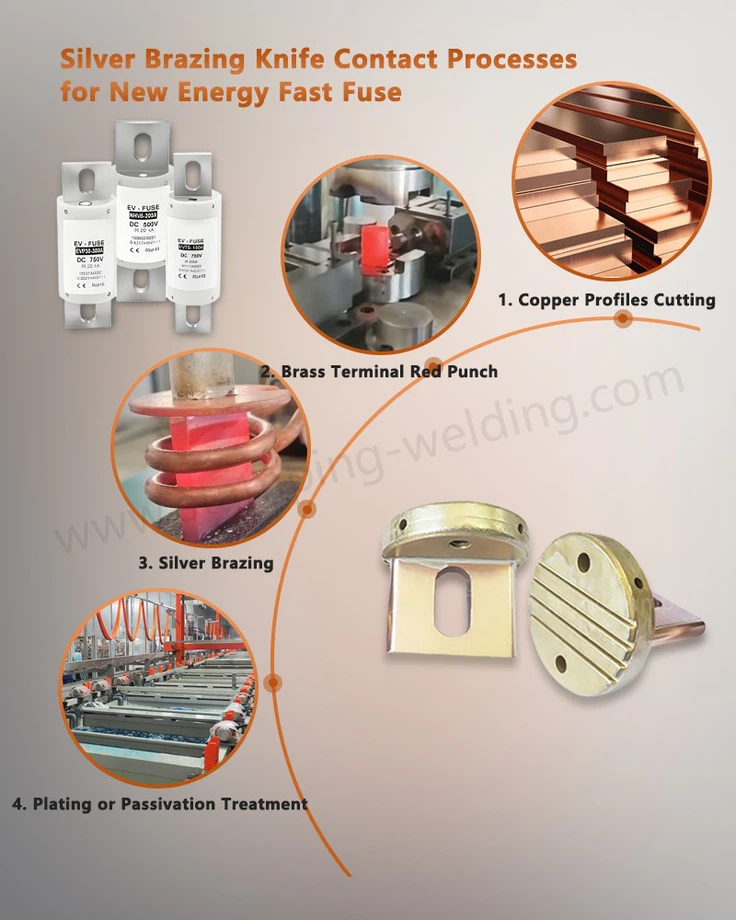

Kontakttera tootmisprotsess hõlmab mitmesuguseid ülitäpseid metallitöötlemistehnoloogiaid, alates tembeldamisest, joonistamisest, neetimisest, jootmist, hõbedaservalisust, laserkeevitumist ja vastupanu keevitamist. Iga samm tagab kindla aluse lõpptoote stabiilsusele ja töökindlusele. Eelkõige tagab hõbedaservalisuse ja laserkeevituse kasutamine elektri järjepidevuse ja soojuspaisumise koordineerimise keevisõmbluses, vähendades pikaajalise töö ajal suurenenud kontakttakistuse või liigese pragunemise riski. Lisaks mängivad külmade moodustamis- ja kuumatemblite protsessid võtmerolli, kui vaja on ülitugevaid konstruktsiooniosi, samas kui CNC metallist täppismatöötluse tehnoloogia pakub kõrget kohanemisvõimet spetsiaalsete osade ja kohandatud projektide jaoks, suurendades toodete mitmekesisust ja tehnilist ühilduvust.

















































































Praktilistes rakendustes kasutatakse silindrilisi kehakontaktide nokereid laialdaselt erinevat tüüpi kiiretoimeliste kaitsesüsteemides, näiteks fotogalvaaniliste alalisvoolu kaitsmete (PV kaitsmed), elektrisõidukite kaitsmed (EV kaitsmed), energiasalvestussüsteemi kaitsmed, UPS DC-Link kaitsmed (DC-Link kaitsmed), tööstuslikud PDU ja BS-i standardid. Tera tüüpi disain võimaldab kiireid pistikprogrammiühendusi, parandades oluliselt montaaži tõhusust ja hõlbustades järgnevat hooldust. Lisaks hoiab pilude täpne positsioneerimine ja säilitamismehhanism tõhusalt ära mehaanilise vibratsiooni või soojusliku laienemise ja kokkutõmbumise tõttu kontaktide lõdvenemise riski. Uute energiasõidukite pingeplatvormide edenemisel 800 V ja isegi 1000 V poole laieneb energiasalvestussüsteemi maht, seades kõrgemad standardid kaitsmekontaktide usaldusväärsuse, stabiilsuse ja temperatuuri tõusu juhtimisvõimaluste kohta. NH Fuse'i parem jõudlus seob nendes põhinäitajates nokkide noakatteid, mis muudavad need kõrgepinge ja kõrgsageduslike stsenaariumide ülevoolukaitse eelistatavaks.



Silindrilise keha kontaktnuppude eelised ei seisne mitte ainult nende konstruktsioonis ja materiaalsetes omadustes, vaid mis veelgi olulisem-partii järjepidevuse ja pikaajalise usaldusväärsuse osas, mis on saavutatud nende tootmisprotsessis. Hallituse standardiseerimise, protsesside automatiseerimise ja täieliku protsessi kvaliteedikontrolli kaudu saavad kvaliteetsed sepistatud vaskkomponendid saavutada üle 50 miljoni ühiku igakuise tootmisvõimsuse, säilitades samal ajal iga partii minimaalsed mõõtmete tolerantsid ja resistentsuse kõikumised. Need tooted on sertifitseeritud ISO9001 kvaliteedijuhtimissüsteemidele ja IATF16949 autotööstuse süsteemidele ning vastavad keskkonnaeeskirjadele nagu ROHS ja REACH, vastades projektide vastavusvajadustele erinevates piirkondades kogu maailmas. Spetsiaalsete jõudlusnõuete või keerukate montaažikonstruktsioonidega projektide jaoks pakub tootja ka kohandatud disaini, kiiret prototüüpimist, hallituse arendamist ja muid tugiteenuseid, mis põhinevad kliendijoonistel, vastates B2B projektide nõuetele, millel on lühikesed tehnilised arendustsüklid ja kõrged tehnilised tõkked.



Turusuundumused viitavad sellele, et tulevane vasktera kiire kaitsmetehnoloogia jaoks areneb jätkuvalt suurema võimsustiheduse, kompaktsema suuruse ja madalama kontakttakistuse suunas. Näiteks sellistes rakendustes nagu uued energiasõidukite laadimismoodulid, kiirraudteeveosüsteemid ja andmekeskused toitekaitse peavad kontaktid katkestama millisekundi jooksul kõrged voolud, tagades samal ajal tuhandete pistikprogrammide/pistiktsüklite eluea ja pikaajalise elektrilise stabiilsuse. Fotogalvaanilise energia salvestamise ja mikrovõrkude rakendustes peavad kontaktid mitte ainult haldama pidevaid kõrge voolukoormusi, vaid taluma ka sagedasi hüppeid ja keerulisi paigalduskeskkondi. Nende nõudmiste rahuldamiseks võtab kontakttera disain üha enam arenenud tehnoloogiaid, näiteks mitmekihilisi komposiitkonstruktsioone, ülitugevaid pinnahooldusi ja bimetallilist üleminekukeevitusi, et täita tekkivatel turgudel suure jõudlusega kaitsmekomponentide rangeid nõudeid.

















































































ÜldiseltKaitsme noaga kontaktid, kuna olulised suure jõudlusega juhtivad komponendid on kiiresti toimivates kaitsmesüsteemides muutumas peamiseks nurgakiviks vooluringi ohutuse ja stabiilse toimimise tagamiseks erinevates kõrgpingetes, suure võimsusega tihedusega rakendustes, tänu nende parematele materiaalsetele omadustele, mitmekesistele pinnatöötluse võimalustele, küpsele töötlemisprotsessidele ja laiale tööstusele kohanemisvõimele.
