Kaitsme sisemine väliskork

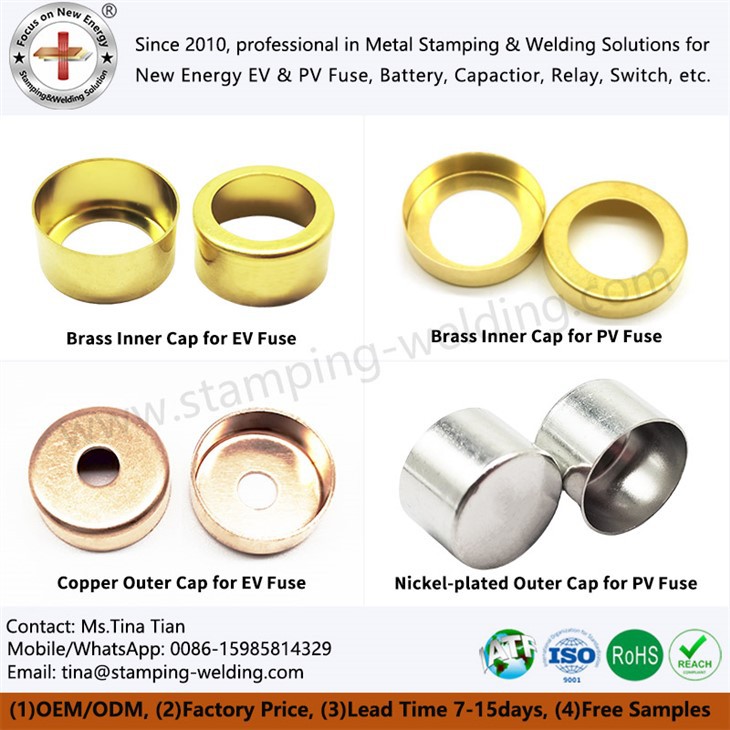

Xiamen Apollo on keskendunud 20 aastat {. kui lähtetehasena uurimis-, arendamis- ja arendamisele ja tootmisele, see pakub ülitäpseid ja ülitäpseid messingist/vase kaitsmekomponente globaalsetele klientidele koos oma hallituse töökojaga, ulguse automaatse tootmissüsteemiga ja range kvaliteediga kontrollisüsteem . on järgmine analüüs on a.Messingist sisemised korgid EV kaitsme jaoks, messingist sisemised korgid PV kaitsme jaoks, vase välisküpsised EV kaitsme jaoks ja nikliga kaetud välimised korgid PV kaitse jaoks :







1. messingist sisemine kork EV kaitsme jaoks (H65/H68 messingist)





























































1.1 Materiaalsed eelised:ValmistatudH65/H68 suure juhtivusega messingist(vase sisaldus, mis on suurem või võrdne 65%-ga), juhtivus, mis on suurem kui 28%IAC -dega, suurepärane elastsus (pikenemine, mis on suurem või võrdne 15%), mis sobib täpse tembeldamiseks .



Ese	Indeks (võtke näitena H65 messingist)	Katsestandard	Tööstuse keskmine
Vase sisu (Cu)	64.5-65.5%	Gb/t 5231-2012	62-63% (H62 materjal)
Plii sisu (PB)	Vähem või võrdne 0,03% (keskkonnakaitse klass)	ROHS 2.0	0.05-0.08%
Tõmbetugevus	Suurem kui 390MPa (kõva olek)	Gb/t 2040-2017	350MPA
Vickersi kõvadus (HV)	150-180 (poolkõva olek, valikuline)	Gb/t 4340.1-2009	120-140
Pikenemine	Suurem kui 15% (töötlemise vastupidavuse tagamiseks)	Gb/t 228.1-2010	10-12%



1.2 Tootmisprotsess:Vaskriba tembeldamine → Ultrahelipuhastus → Pindamine või nikliplaatimine või hõbedane plaadistamine → Kvaliteedikontroll → Pakend ja kohaletoimetamine .

1.3 Rakendus:Uued energiasõidukite kaitsmed, fotogalvaanilised ja energiasalvestuskaitsed, toitekaitsmed jne .



2. messingist sisemine kork PV kaitsme jaoks (H65/H68 messingist)





























































2.1 Materiaalsed eelised:H65/H68 messingist ülitugev messingist (tõmbetugevus suurem kui 400MPa või võrdne), mis sobib kõrge voolu stsenaariumide jaoks (nimivool 100a+), suurenes kaare erosiooni takistus 30%.



2.2 Tootmisprotsess:Vaseriba tembeldamine → Ultraheli puhastamine → Pindamine või nikliplaadi või hõbedane plaadistamine (vajadusel) → Kvaliteedikontroll → Pakendamine ja kohaletoimetamine .

2.3 Rakendus:Uued energiasõidukite kaitsmed, fotogalvaanilised ja energiasalvestuskaitsed, toitekaitsmed jne .

















































































3. vask väliskülg EV kaitsme jaoks (T2Y2 vask)





























































3.1 Materiaalsed eelised:T2Y2 vask (vase puhtus, mis on suurem või võrdne 99 . 9%), juhtivus, mis on suurem või võrdne 98% IAC-dega, külma sepistamisprotsessi tihedus kuni 8,9 g/cm³, tagades ülimadala kontakti vastupidavuse (vähem kui 0,2 mΩ või võrdne).



Projekt	T2 vask (GB/T 2040)	Tavaline vask (T3)	Messingist (H62)	Põhiväärtus
Vase sisu	Suurem kui 99,90%	99.7%	62%	Suur puhtus tagab elektrijuhtivuse (58ms/m), soojusjuhtivust (385W/(m · k))
Hapnikusisaldus	Vähem või võrdne 0,02%	0.05%	-	Madal hapniku omandamise risk, mis sobib karmide protsesside jaoks nagu keevitamine ja sügav joonistamine
Olek (Y2)	Poolkõva olek (hv 80-110)	Pehme olek (HV60)	Keeruline olek (HV150)	Tasakaalu elastsus (voolavuse tugevus 195MPa) ja töötletavus (pikenemine suurem või võrdne 20%-ga)
Kogu lisandid	Vähem või võrdne 0,1%	0.3%	-	ROHS-iga ühilduv, pliivaba (PB väiksem või võrdne 0,005%), mis sobib meditsiinitööstusele



Mõõtmete ahela täpsus



Osa	Tolerantsivahemik	Pinna karedus (RA)	Tuvastusvahend	Tööstuse võrdlus
Välimine läbimõõt (OD)	± 0,05 mm (IT9)	1.6μm	Projektor	Tavalised osad ± 0,1 mm, mis sobib täpsete vasktorude jaoks
Seinapaksus	± 0,08 mm	-	Ultraheli paksuse gabariit	Ühtsus suurenes 20%, vähendades keevituslekkeid
Sisenurk	± 1 kraad	-	Nurga mõõteinstrument	Veenduge, et puurimise ajal jootev täidis
Ots näo vertikaalsus	Vähem või võrdne 0,05 mm/m	-	Ruudukujuline joonlaud + tundemõõdik	Kokkuvõttevastane viltu, pitseerimise usaldusväärsus ↑ 35%



3.2 Tootmisprotsess:Vaskriba tembeldamine → Ultrahelipuhastus → Pindamine või nikliplaatimine või hõbedane plaadistamine → Kvaliteedikontroll → Pakend ja kohaletoimetamine .

3.3 Rakendus:Uued energiasõidukite kaitsmed, fotogalvaanilised ja energiasalvestuskaitsed, toitekaitsmed jne .

















































































Miks valida T2Y2 vase välisküp?



Mõõtmed	Meie eelised	Konkurentsivõimelised puudused	Hanketoetused
Kontrollitavad materjalid	T2Y2 vask 99,99% puhas vask	Ringlussevõetud vask, ebastabiilne puhtus	Pakkide järjepidevus CPK on suurem kui 1,67, vähendades kvaliteedikontrolli kulusid
Protsessi paindlikkus	Toetab harvendamist ja venitust (seina paksus 0.5-3.0 mm), keeruline äärik	Ainult lihtne pööramine	Kohaneb enam kui 90% spetsiaalse kujuga liidestest, lühendades kliendi hallituse avatsüklit
Atesteerimise kinnitus	Pakkuda ROH -sid, Reach jaIATF16949 sertifikaat	Ainult ISO põhiturjendus	Eksport Euroopasse ja Ameerika Ühendriikidesse ei nõua täiendavaid testimist, säästes sertifitseerimiskulusid
Kulude optimeerimine	Automatiseeritud tootmisliin + suuremahuline tootmine, ühiku hind on imporditud osadest 30% madalam	Väike töötoa tootmine, saagikuse määr<90%	Saagise määr 98,5%, varjatud kulude vähendamine 20%



4. nikliga plaaditud väliskork PV kaitsme jaoks





























































4.1 Materiaalsed eelised:T2Y2 vasksubstraat + pinna hõbedane plaadistamine (paksus 3-5 μm, spetsiifiline vastavalt kliendi nõuetele), kõrge temperatuuriga takistus kuni 200 kraadi, kontakttakistus on vähem või võrdne 0 . 1MΩ.



Ese	INDEKS (T2 vask + 3 μm hõbeplaatimine)	Fotogalvaanilised tööstuse standardid	Võrdlus konkureerivate toodetega (tinapliidiga vask)
Vase sisu (Cu)	Suurem kui 99,99% (GB/T 2059-2017 t2 klass)	IEC 62730 (vask fotogalvaaniliste pistikute jaoks)	99,5% (T3 klass)
Hõbedase paksus	3-5 μm (ühtlus ± 10%)	UL 486A (terminaalse plaadistamise nõuded)	1-2 μm (hõlpsasti kantav)
Pinnatakistus	Väiksem või võrdne 0,017 μΩ · m (20 kraadi)	Tüv kontakttakistus on väiksem või võrdne 0,5MMΩ	0.021μΩ·m
Soolapihusti test (96H)	Pole värvimuutust ega korrosiooni (ASTM B117)	Fotogalvaaniline õues 10- aasta korrosioonitakistuse nõuded	Valge rooste ilmub 48h
Kõrgtemperatuuriga oksüdatsiooniresistentsus (200 kraadi × 1000H)	Kaalutõus väiksem või võrdne 0,5 mg/cm² (JIS H8500)	IEC 61215 (komponentide UV -takistus)	Kaalutõus 2 mg/cm²



4.2 Tootmisprotsess:Vaskriba tembeldamine → Ultrahelipuhastus → Pindamine või nikliplaatimine või hõbedane plaadistamine → Kvaliteedikontroll → Pakend ja kohaletoimetamine .

4.3 Rakendus:Uued energiasõidukite kaitsmed, fotogalvaanilised ja energiasalvestuskaitsed, toitekaitsmed jne .













1. suuremahulised tootmisvõimalused
Töötoa skaala: 12, {000 ruutmeetrit ise omanduses olevatest tehasehoonetest, mis on varustatud 20 täisautomaatse tembeldamise/külma pealkirjaga tootmisliinidega, igakuise tootmisvõimsusega üle 50 miljoni tüki .
Hallivormi tehnoloogia: isekujundatud ülitäpsed progressiivsed vormid (eluaeg 30 miljonit korda+), toetades kiiret tõestamist 72 tunni jooksul .



2. täisprotsesside kvaliteedikontrolli süsteem
Testimisseadmed: röntgenfluorestsentsspektromeeter (materjali koostise analüüs), projektor (mõõtmete täpsus ± 0 . 01mm), kõrgepinge järjepidevuse tester (pingetakistus 5KV).
Sertifitseerimise kvalifikatsioon:ISO 9001, IATF 16949, ROHS/REACEvastavusaruanne .



3. tehnoloogia R&D ning patendid
Leiutiste patendid: ettevõte on läbinud erinevad kvaliteedisüsteemi sertifikaadid: ISO 9001-2015, IATF16949, ROHS, REACE jne .



4. klientide juhtumid
Tööstusharu juhid: Chint Electric, Schneider, ABB (teise astme tarnija), Huawei fotogalvaanilise toetava tarnija .


5. lähtetehase põhilised eelised



Tehniline toetus	Ettevõtte tehniline selgroog pärineb Xiamen Hongfa Groupilt, riigile kuulunud ettevõttelt (maailma relee- ja switch-tööstuses number üks), millel on enam kui 30-aastane kogemus elektritööstuses ..
Kohandamisvõimalused	Toetage mittestandardset suurust/plaadistamist/logo kohandamist .
Tarnegarantii	1-2 päevad tasuta proovide jaoks, 20-30 päevad uute hallitusproovide jaoks (sealhulgas uued vormid ja uued proovid), 15-20 päevad hulgikorralduste jaoks (pärast tellimust kinnitust ja makset)
